Vibration Kalibrierer für Beschleunigungsmesser, Geschwindigkeitssensoren und Näherungssensoren

Kalibrieren Vibration Beschleuniger Geschwindigkeit und Nähe Wandler Vibrationskalibrator

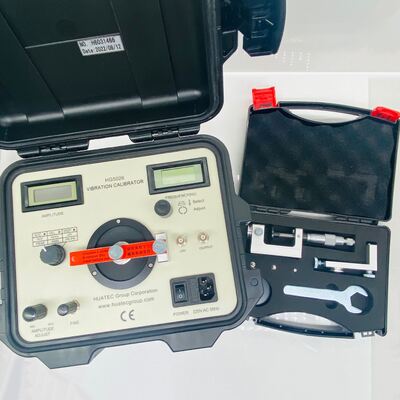

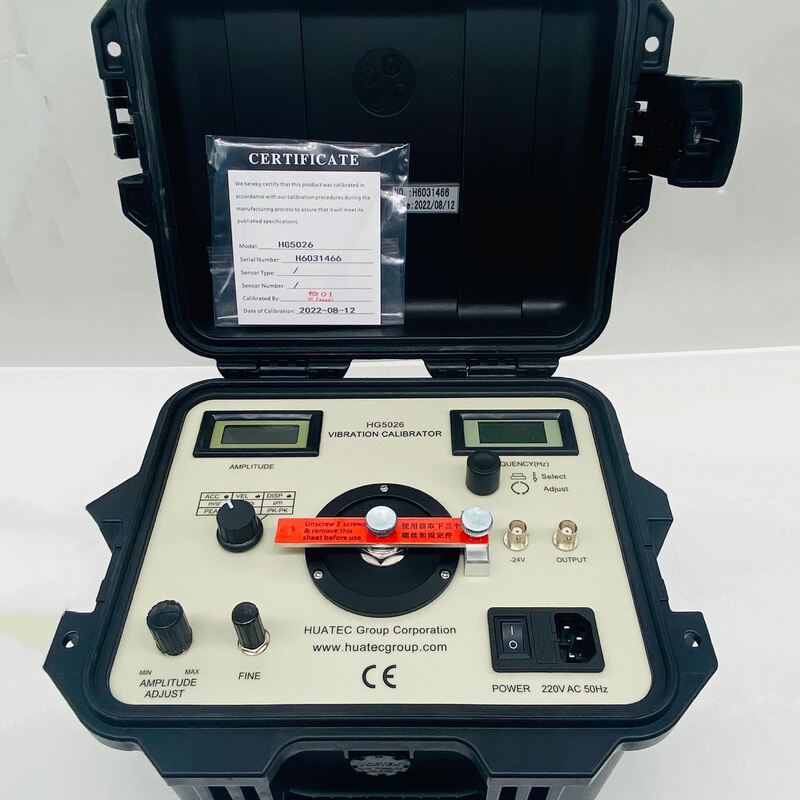

HG5026 Vibrationskalibratorkann zur Kalibrierung des Schwingungsschnellmessgeräts, des Geschwindigkeits- und Näherungsumformers sowie eines Schwingungsmessgeräts verwendet werden.Im Kalibrator kann eine Standardsinussignalvibration mit einer beliebigen Frequenz von 1 bis 1280 Hz definiert werdenDie Amplitude der Beschleunigung, Geschwindigkeit und Verschiebung kann durch Potentiometer definiert und auf digitalen Displays angezeigt werden.HG5026 Vibrationskalibratorkombiniert Sinussignalgenerator, Leistungsverstärker, Standardwandler und Vibrationskopf in einem und verfügt über ein kleineres Volumen, hohe Genauigkeit und einfache Bedienung.Es kann entweder im Labor oder vor Ort verwendet werden.

Spezifikationen

Requenzbereich und Genauigkeit:1 bis 1280 Hz+0,01%

Genauigkeit der Amplitude

Beschleunigung ((@10m/s²Spitzenfrequenz) von 40 Hz bis 320 Hz+0.3 dB+Einstellig

20 Hz bis 640 Hz+0.5 dB+Einstellig

Geschwindigkeit (@20mm/sec rms): 40Hz bis 320Hz+0.5 dB+Einstellig

Verlagerung ((@50μm Spitzen-Spitzen) 40 Hz bis 320 Hz+0.5 dB+Einstellig

Proximitätssonde-Linearität: 5 mm und 8 mm Sonden Reichweite: 0~2,0 mm

Anzeige: Anzeige mit 3 1/2 Ziffern für Beschleunigung, Geschwindigkeit oder Verschiebung

Höchstschwingungsamplitude und Höchstgewicht des Sensors

Weil der Vibrationskopf, der im HG5026 Vibrationskalibrator verwendet wird, ziemlich klein ist,Bei der Kalibrierung von Wandlern mit unterschiedlichem Gewicht bei unterschiedlichen Frequenzen ist auch die Ausgangsamplitude des Kalibrators unterschiedlich.Die maximale Schwingungsamplitude und das maximale Gewicht hängen mit der maximalen Beschleunigung zusammen.maximale Geschwindigkeit und maximale Verschiebung des Kalibrators bei einer bestimmten Frequenz und einem bestimmten Gewicht des zu kalibrierenden TransduzorsDie spezifischen Zahlen sind in der folgenden Tabelle zu entnehmen.

*Bei einer höheren Frequenz ist der Wert der Schwingungsverschiebung sehr gering, so daß kein Schwingungssignal aus dem Kalibrator ausgeht.
