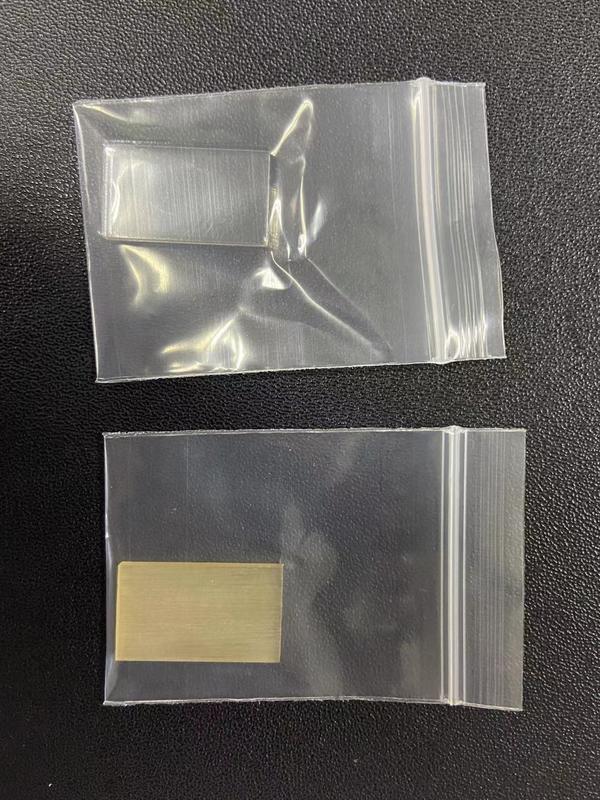

Verschleißschutz-Schuhe für Sonden bei der ZfP mit geraden und Winkelprüfköpfen

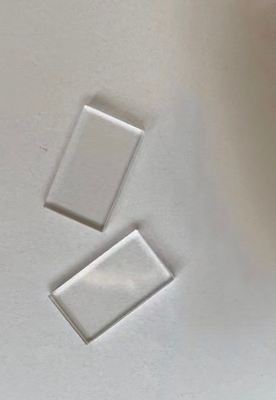

• Harte Schutzfolie:Üblicherweise aus Aluminiumoxid (Korund), Keramikplatten, Metallplatten oder Plexiglas hergestellt. Sie weist eine hohe Verschleißfestigkeit und Festigkeit auf und eignet sich für Situationen, in denen die Oberflächenbeschaffenheit des Werkstücks hoch und eben ist.
• Weiche Schutzfolie:In der Regel aus Polyurethan-Weichkunststoffen, typischerweise eine transparente Kunststofffolie von etwa 0,3 Millimetern Dicke. Geeignet für Werkstücke mit geringer Oberflächenbeschaffenheit oder bestimmter Krümmung, wodurch die akustische Kopplung verbessert und die Effizienz der akustischen Energieübertragung erhöht wird.

• Gute Verschleißfestigkeit:Widersteht der Reibung durch den Werkstückkontakt, wodurch der Sondenverschleiß reduziert und die Lebensdauer verlängert wird.
• Hohe Festigkeit:Hält dem Druck und der Reibung während der Erkennung stand, ohne zu brechen.
• Geringe Schallabsorption:Minimale Auswirkungen auf Ultraschallwellen, um die Erkennungsgenauigkeit zu gewährleisten.
• Gute Schallübertragung:Hervorragende Schallübertragung minimiert den Energieverlust, ohne die Signalqualität zu beeinträchtigen.
• Geeignete Dicke:Die Dicke beeinflusst die Ultraschallwellen-Eindringrate und die Resonanzfrequenz der Sonde.

Die Sondenfolie von Geradsonden bedeckt den piezoelektrischen Wafer und trennt ihn vom Werkstück, um direkten Kontakt und Verschleiß zu verhindern. Winkelsonden verwenden typischerweise Keile, um Ultraschallwellen zu lenken, wobei einige auch Schutzfolien nach ähnlichen Prinzipien verwenden, um den Wafer zu schützen und gleichzeitig eine effektive Wellenausbreitung zu gewährleisten.

• Harte Schutzfolien werden in der Regel während der Sondenherstellung vorinstalliert.
• Weiche Schutzfolien erfordern vor der Installation die Anwendung eines Kopplungsmittels.
• Drücken Sie die Schutzfolie während der Installation fest auf die Messfläche, um Luft auszutreiben und einen optimalen Sitz zu gewährleisten.

Alle festen Schutzfolien verursachen eine gewisse Schallwellenverzerrung, wodurch die Auflösung und Empfindlichkeit verringert werden (schwerwiegender bei harten Folien). Die Auswahl sollte auf den tatsächlichen Erkennungsanforderungen basieren, um die Auswirkungen auf die Ergebnisse zu minimieren.
