Hochbelastbarer Sandform-Oberflächenhärteprüfer für präzise Ergebnisse

Sandform-Oberflächenhärteprüfer

Produktbeschreibung

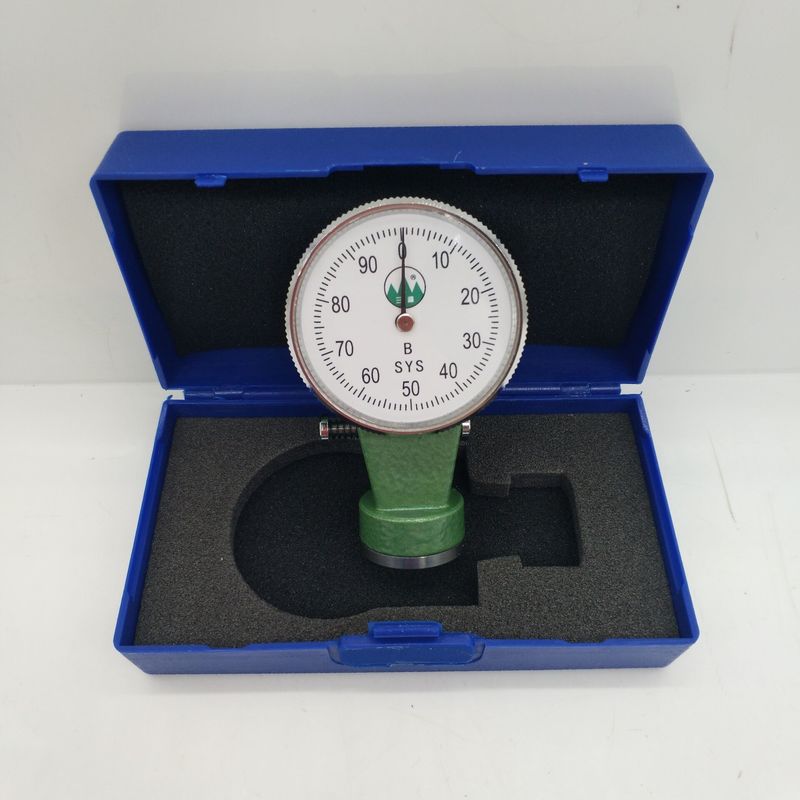

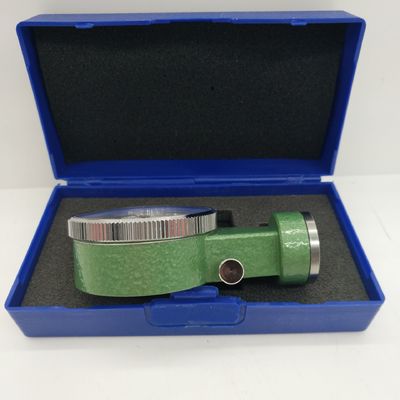

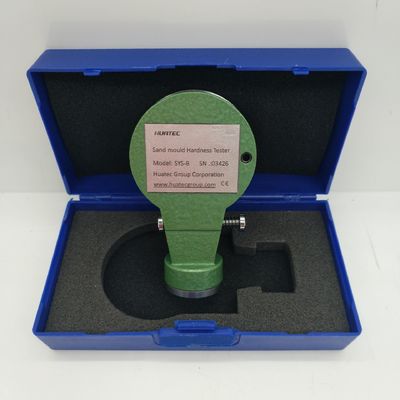

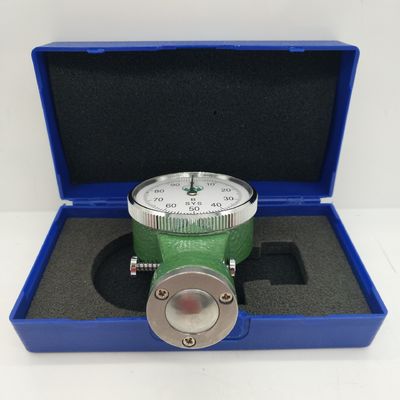

SYS-B Sandform-Oberflächenhärteprüfer

Eigenschaften:
Er wird verwendet, um die Oberflächenhärte von Nasssandformen (Kernen) zu bestimmen, um technische Parameter für den Formprozess bereitzustellen. Entsprechend der Größe der Federkraft und des Hubs, der das Prinzip der linearen Beziehung ist, wird die Größe seines Hubs durch eine Reihe von Zahnrädern, die Übertragung des Zahnstangens durch den Oberflächenzeiger bestimmt. Die Härte der Oberfläche des Sandes vom Typ B ist die Einheit (g/mm2), aber nicht in der üblichen Einheit, sondern mit der Härte zu sagen. Da ihre Werte zusammenhängen und übereinstimmen, sind beide groß (g/mm2), ist der entsprechende Härtewert ebenfalls groß.

Spezifikationen:
1. Kompressionshub: 2,50 mm
2. Maximale Belastung: 980 g
3. Druckbelastung: 50 g
4. Kopfform und -größe: Kugel R12,70
5. Genauigkeit: Wenn sich der Zeiger auf einem beliebigen Wert befindet, darf der Druck des Druckkopfes 5 % betragen. Wenn der Zeiger in die 0-Position zurückkehrt, beträgt die Toleranz 1 Grad.
6. Abmessungen: 90 * 55 * 28 mm

Bedienung:
Stellen Sie die 0-Position ein. Wenn sich der Zeiger nicht in der 0-Position befindet, drehen Sie den Einstellring, so dass der Zeiger auf die 0-Position zeigt. - Verwenden Sie die Härte, die auf die zu prüfende Sandebene gedrückt wird (Härte der Achse senkrecht zur Oberfläche des Sandes), die Härtemesserebene und die gemessene Sandebene in engem Kontakt, der Zeiger stoppt bei einem bestimmten Wert, drücken Sie den Verriegelungsstift, um zu verriegeln, lesen Sie den ermittelten Wert ab, lösen Sie dann die Verriegelung, um den Zeiger auf Null zurückzusetzen. Bei jedem Test 5- bis 3-mal und dann die Durchschnittszahl berechnen, sowohl den Härtewert des Standorts.
