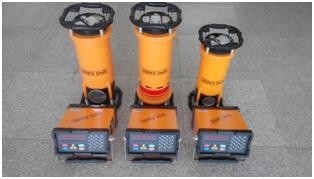

XXG-3505 350kv Industrielle Röntgengeräte für Keramikröhren
Kurze Einleitung
Der Röntgenfehlerdetektor der Serie XXG/XXQ, der von unserer Firma, der HUATEC-Gruppe, hergestellt wird, verwendet eine Variable-Frequenz- und eine Konstante-Frequenz-Impulstechnik.Die Steuerungen der Serie XXG/XXQ haben eine neuartige StrukturEs basiert auf einem Mikrocomputer-Steuerungssystem und einer modularen Struktur, wodurch die integrierte Maschine eine bessere Stabilität und Zuverlässigkeit erhält.Für die KundenDie Maschine bietet auch die Funktion des Alterns, was ihre Lebensdauer verlängert.und weist hervorragende Eigenschaften bei geringem Volumen und geringem Gewicht auf.Die Produkte wurden in der Raumfahrtindustrie, der Schweißtechnikindustrie, im Schiffbau, in der Kesselrohrindustrie, in der petrochemischen Industrie und in der Industrie für zerstörungsfreie Prüfungen eingesetzt.Luftfahrzeugbau,Wartungsindustrie, Automobilindustrie, Verteidigungsindustrie usw.
Hauptparameter
|
TYPE
Artikel 1 Buchstabe a
|
mit einer Breite von mehr als 20 mm |
| Maximale Durchdringungsdicke Stahl (A3) |
60 mm |
| Brennweite |
600 mm |
| Zeit der Exposition |
Fünf Minuten. |
| Filmart |
Tianjin III. |
Doppelbleifolien Intensivierungsbildschirm
|
0.03 |
| Entsorgung im Dunkelraum |
20 ± 2 °C |
| Entwicklung |
Fünf Minuten. |
| Schwarz |
1.5 |
| Eingabe |
Spannung (V) |
220V±10% 50 bis 60 Hz |
| Kapazität (KVA) |
2.0 |
| Ausgabe |
Rohrspannung (KVP) |
200 bis 350 |
| Rohrstrom (mA) |
5 |
| Stabilität |
± 1% |
|
Röntgenaufnahmen
Schlauch
|
Schwerpunkt mm2 |
1.5 mal 1.5 |
| Strahlungswinkel |
40 ± 5° |
| Empfindlichkeit |
k≤1,8% |
| Betriebsmodus |
Intermittierender Betrieb, Strahlungszeit bis Kühlzeit ist 1:1 |
|
Röntgenaufnahmen
Steuerung
|
Abmessung |
340 × 340 × 670 |
| Gewicht |
32 kg |
| Schaltkreisstruktur |
Steuerung durch Mikrocomputer, Modulstruktur, Sprachfunk |
|
Röntgenaufnahmen
Generator
|
Kühlung |
Kraftluftkühlung |
| Isolierung |
SF6 Gasisolierung |
| Arbeitsdruck |
0.35Mpa-0.45Mpa |
| Abmessung |
340 × 340 × 670 |
| Gewicht (kg) |
32 kg |
| Betriebstemperatur |
-10°C bis +40°C |
Eigenschaften:
◆Annahme der Mikrocomputersteuerung und der modularen Struktur mit starker Störungshemmung, hoher Automatisierung und zuverlässiger Leistung.
◆Die Einstellung der Parameter, der Arbeitsprozess und die Fehleranzeige werden auf dem LED-Bildschirm angezeigt.
◆Ein unabhängiger Alterungsschlüssel ist so konzipiert, daß die Maschine bequem gealtert werden kann.
◆Bestrahlungszeit bis Kühlzeit beträgt 1:1.
◆Die Steuerung erkennt automatisch die Art des Röntgengenerators.
◆Die wasser- und staubdichte Farbplatte und die digitale Tastatur werden eingeführt, so daß die Belichtungsparameter rasch und genau ausgewählt werden.
◆Sichern Sie die Sicherheit bei der Verwendung des Geräts.Es ist bei Überspannung, Unterspannung,
Überstrom-, Unterstrom- und Übertemperaturschutzvorrichtung.
◆Ein einzigartiges Sicherheitsschloss ist entworfen worden, das den Bediener vor den Strahlenschäden schützt.
◆Die Einführung eines breiteren Bereichs von kv-Werten und die Lösung des schwierigen Problems des kurzen radiographischen Bereichs.
◆Expositionsverzögerungsfunktion ------ Die Verzögerungszeit kann auf weniger als 10 Minuten eingestellt werden, um den Bediener vor dem Arbeitsplatz zu schützen.
◆Mit verschiedenen Generatoren kombiniert und zuverlässig funktioniert.
◆Die Anzahl der Expositionen kann angesammelt werden.
(Nachdem das Gerät bereit ist, aber bevor Sie die Taste "Anschalten" drücken, können Sie die Taste "A" (Verzögerungstaste) dreimal drücken, um die Anzahl der Belichtungen zu überprüfen, und eine beliebige Taste drücken, um zurückzukehren.)
◆Mit Ausgang der Strahlenschutzlampe und Verbindungsterminal der Tür-Maschine-Verriegelung.
(Tür-Maschine-Verriegelung: wenn sich die Haustür öffnet, schaltet das Gerät die Hochspannung automatisch ab, um den Bediener zu schützen)

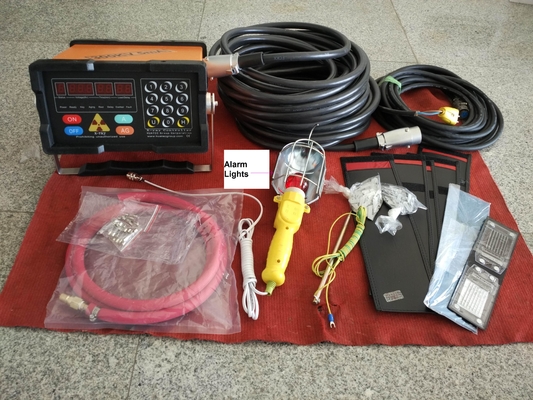

Standardlieferung
1 Stück Keramik-Röntgengerät
Generator 1 Satz
Hochspannungskabelverbindungen25 Meter 1 Stück
Steuergerät 1 Satz
Stromkabel 10 Meter 1 Stück
Erdungskabel 5 Meter 1 Stück
Zubehör
1 Satz ((einschließlich: Alarmlampe,1 Stück; Bleibrief, 1 Schachtel; Filmdunkle Kassetten 5 Stück; Verstärkungsbildschirm 5 Stück; Drahtpenetrometer (IQI) 1 Satz; Sicherung1 Stück)
