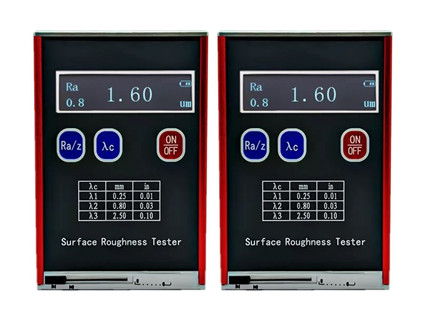

Taschengröße Oberflächenrauheitsprüfer Ra Rz Rt Rq
Allgemeine Einführung
Der Taschengröße Oberflächenrauheitstester SRT-5000B ist eine neue Generation der Oberflächenrauheitstester-Serie.Portabilität und stabile LeistungDer Tester wird häufig zur Messung der Oberflächenrauheit verschiedener Metalle und Nichtmetalle verwendet.Die integrierte Struktur des Sensors und des Hauptteils sowie die Handkonstruktion machen ihn für den Einsatz in Produktionsstätten geeignet.
1- Besitzt Ra, Rz, Rt, Rq.
2Taschengroß, leicht zu tragen, Stoß- und Vibrationsschutz.
3Die Kalibrierung in einem Punkt ist einfach und einfach zu bedienen und kann vom Benutzer schnell durchgeführt werden.

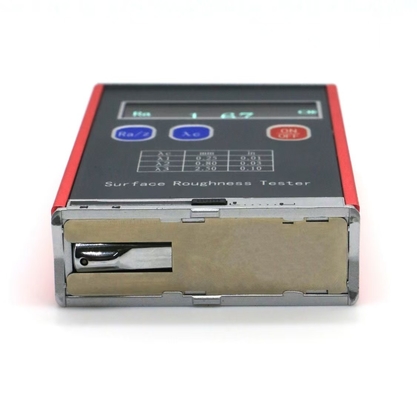

4Piezoelektrischer Keramiksensor, fest und langlebig.
5.256*64 OLED-Display mit hoher Helligkeit, geringem Stromverbrauch und exquisiter Schriftanzeige.
6- Lithiumbatterie mit großer Kapazität, lange Arbeitszeit.
7- Besitz 0.25, 0.8, 2,5,drei Arten der Probenahme.
8.Metallhülle, starke Anti-Interferenz-Fähigkeit.
9.Konform mit den Normen GB, ISO, DIN und JIS.
10.Hochgeschwindigkeit DSP-Chip, hohe Rechengeschwindigkeit.
11.Schnelle Berechnungsgeschwindigkeit, nur 2 Sekunden benötigt, um die Berechnung nach dem Messschlag abzuschließen.
Arbeitsprinzip
Wenn der Sensor von einem Fahrer angetrieben wurde, um eine lineare gleichmäßige Bewegung entlang der Prüfoberfläche zu machen,Der mit der Arbeitsfläche berührende Stift bewegt sich senkrecht entlang der Arbeitsfläche nach oben und unten.Seine Bewegung wird in elektrische Signale umgewandelt, die durch A/D verstärkt, gefiltert und in digitale Signale umgewandelt werden. Die Signale werden dann von der CPU in Ra, Rz,Rq- und Rt-Werte und dann auf dem Bildschirm angezeigt.
empfohlene Probenlänge
| Ra (μm) |
Rz (μm) |
Probenahme Länge λc (mm) |
| > 5 bis 10 |
> 20 bis 40 |
2.5 |
| > 2,5 bis 5 |
> 10 bis 20 |
| > 1,25 bis 25 |
> 6,3 ~ 10 |
0.8 |
| > 0,63 bis 1.25 |
> 3,2 bis 63 |
| > 0,32 ~ 0.63 |
> 1,6 bis 32 |
| > 0,25 ~ 0.32 |
> 1,25 bis 1.6 |
0.25 |
| > 0,20 ~ 025 |
> 1,0 bis 1.25 |
| > 0,16 ~ 0,20 |
> 0,8 bis 10 |
| > 0,125 ~ 0.16 |
> 0,63 ~ 0.8 |
| > 0,1 bis 0.125 |
> 0,5 bis 0.63 |
| > 0,08 ~ 0.1 |
> 0,4 bis 0,5 |
| > 0,063 ~ 0.08 |
> 0,32 ~ 0.4 |
| > 0,05 ~ 0063 |
> 0,25 ~ 0.32 |
| > 0,04 ~ 0.05 |
> 0,2 bis 0.25 |
| > 0,032 bis 0,04 |
> 0,16 ~ 0,2 |
| > 0,025 ~ 0,032 |
> 0,125 ~ 0.16 |
| > 0,02 ~ 0025 |
> 0,1 bis 0.125 |
Technische Parameter
1.Parameter (μm):Ra, Rz, Rq, Rt
2.Durchfahrtslänge (mm):6
3.Probenlänge (mm):0.25, 0.80, 2.50
4.Evaluierungslänge (mm):1.25, 4.0, 5.0
5.Messbereich (μm):Ra, Rq: 0,05 ~ 15,0 Rz, Rt: 0,1 ~ 50
6.Anzeigfehler: ± 10 nm + 0,1 A
7.Wiederholbarkeit des angezeigten Wertes:<6%
8.Stift:Diamantspitze Radius:10 μm±1 μm Diamantspitze Winkel:
9.Stationäre Messkraft und ihre Variationen des Stylus:
Stellfeste Messkraft: ≤ 0,016N
Abweichung der Messkraft: ≤ 800N/m
10.Druck des rutschabhängigen Sensors: ≤ 0,5 N
11- Batterie:3.7V Li-Ionen-Batterie
12Gesamtmaße: 106 mm × 70 mm × 24 mm
13.Gewicht: 200 g
14Betriebsbedingungen:
Temperatur: -20°C bis 40°C
Relative Luftfeuchtigkeit: < 90%
Keine Schwingungen, keine ätzenden Stoffe
15.Lagerungsbedingungen: Temperatur: -25°C~60°C Relative Luftfeuchtigkeit:< 90%
-
-
| |
Teil |
Anzahl |
| Standards |
Gastgeber SRT-5000B |
1 |
| 5V Wechselstromanschluss |
1 |
| USB-Kabel |
1 |
| Bedienungsanleitung |
1 |
| Garantie-Karte |
1 |
| Zertifikat für die Kalibrierung |
1 |
| Verpackungsliste |
1 |
| Qualifizierte Bescheinigung |
1 |
| Ausrüstungsgehäuse |
1 |
| Zusätzlich |
Standardmuster |
1 |
| Glasstütze |
1 |
-
