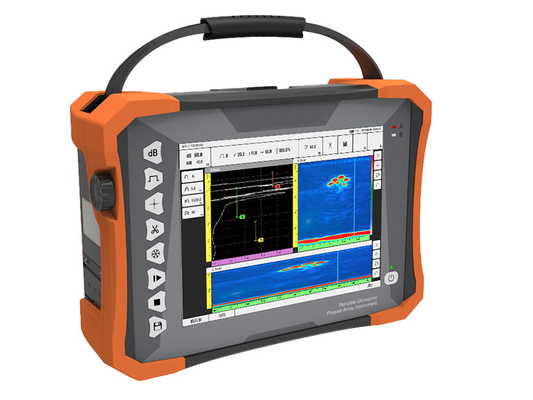

HPA-620 Tragbarer 32 128PR Phased Array TOFD Ultraschall-Fehlerdetektor

Großes Bild : HPA-620 Tragbarer 32 128PR Phased Array TOFD Ultraschall-Fehlerdetektor

Produktdetails:

Herkunftsort:	China
Markenname:	HUATEC
Zertifizierung:	CE
Modellnummer:	HPA-620

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	USD42090/set - USD47580/set
Verpackung Informationen:	Umkartonverpacken
Lieferzeit:	20-30 Werktage nach Eingang Ihrer Zahlung
Zahlungsbedingungen:	T/T, Western Union, Paypal, l/c

Kontakt

HPA-620 Tragbarer 32 128PR Phased Array TOFD Ultraschall-Fehlerdetektor

Beschreibung

10.4 Zoll Touch Screen

Lagerung:

Intern: 64 GB; extern: USB-Flashdisk

Wechselstrom:

100 V bis 240 V 50 Hz/60 Hz

Eingangsschutzbewertung:

IP65

Hervorheben:

Tragbarer Ultraschallfehler-Detektor

Phased-Array-Ultraschall-Fehlerdetektor

IP65 Ultraschallfehlerdetektor

HPA-620 Portable 32:128PR Phased Array TOFD Scanning Ultraschallfehlerdetektor

Der HPA-620 ist ein tragbarer 32:128PR Phased Array Fehlerdetektor.

Es ist mit dem herkömmlichen Ultraschallinspektionsmodul, dem TOFD-Modul, dem herkömmlichen Phased Array-Modul ausgestattet, das das gleichzeitige Scannen von TOFD und Phased Array unterstützt,mit einer Breite von mehr als 20 mm,Mit einem wasser- und öldichten Touchscreen und Volllauf-Testdaten-AufzeichnungsfunktionenHPA-620 ist ein fortschrittlicher intelligenter Phased Array Fehlerdetektor.

Parameter:

Kanäle
Modus	PA-Modus	UT-Modus	TOFD-Modus
Zahl	32:128	2	2
Physikalische Parameter
Anzeige	100,4-Zoll-Touchscreen
Einfuhr	1 IPEX, 4 C5
I/O-Häfen	2 USB 3.0 (HOST) und 1 USB 2.0 (HOST)
	DP ((DisplayPort) (kann auf HDMI übertragen werden)
	WIFI
	LEMO 1B-Coderanschluss
	TTL-E/A-Anschluss
GPS	- Ja, das ist es.
Aufbewahrung	Intern: 64 GB; extern: USB-Flashdisk
Gewicht	5 kg (ohne Batterie)
Abmessungen	350 mm × 250 mm × 130 mm
(L × W × H)
Klimatisierung	100 V bis 240 V 50 Hz/60 Hz
DC	13.5V
Typ der Batterie	Lithiumbatterie
Kapazität der Batterie	Doppelbatterie, jeweils < 100Wh
Akkulaufzeit	≥ 4,5 Stunden
Temperatur	Betriebstemperaturbereich: -10 °C bis 40 °C
	Speichertemperaturbereich: -20°C bis 60°C
Eintrittsschutzbewertung	IP65
UT
PRF	25 Hz bis 10 kHz
Spannung des Transmitters	75V bis 250V (50Ω Belastung)
Breite des Pulsens	30ns~1000ns, mit einem Schritt von 5ns
Dämpfung	400Ω, 80Ω
Stichprobenquote	100 MHz
Bandbreite	0.5MHz bis 20MHz (-3 dB)
Gewinn	0.0 dB ~ 110.0 dB
Überschuss an Empfindlichkeit	≥ 60 dB (engere Bandbreite), ≥ 52 dB (breite Bandbreite) (2.5P20-Wandler, 200 mmφ2Lahmlöcher)
Fehler der vertikalen Linearität	≤ 3%
Fehler bei der horizontalen Linearität	≤ 0,1%
Entschließung	≥ 26 dB (2,5P20)
Dynamischer Bereich	≥ 30 dB
Filter	High-Pass, Low-Pass und Multiple Narrow Band-Pass
Berichtigung	HF (TOFD-Modus), volle Welle, Halbwelle +, Halbwelle
Kanäle	2 Kanäle
Maximale Abdeckung	10000 mm (in Stahlwellen)
Tor	A/B/G
Torstern	Vollständige Reichweite
Torbreite	Start zum vollen Bereich
Torschwelle	1 bis 99%
Alarm	Schall-/Optik
Messpunkt	Vorderseite/Gipfel
TCG	16
Phased Array
Kanäle	32:128
Maximalöffnung	32 Elemente
Maximale Elemente	128 Elemente
Konzentrationsgesetz	≥ 1024
Scanwinkel	-89° bis 89°
Kalibrierung	Geschwindigkeit, Verzögerung, TCG, ACG, Encoder
Prüfvolumen	1000 mm
Min-Winkelzunahme	0.1° (Autoanpassung)
Stichprobenquote	100 MHz, 10 Bit
Berichtigung	Volle Welle
Bildschirmhöhe für A-Scan	800% der Bildschirmhöhe (maximal)
Analoggewinn, der abgestimmt werden kann	80 dB
Maximal PRF	20 kHz
Spannung des Transmitters	20V ~ 110V ((50Ω Belastung)
Pulstyp	Bipolare Quadratwelle
Breite des Pulsens	30ns~1000ns, Schritt 5ns
Bandbreite	0.5MHz ~ 20MHz ((-3dB)
Filter	High-Pass, Low-Pass, mehrfache schmale Band-Pass
Auslösung	Encoder, zeitbasiert
Messpunkt	Vorderseite/Gipfel
Ablesung	Amplitude; Strahlweite; Horizontalität; Tiefe
Auflösung der Messung	0.5 mm
Scanmodus	L/S/C/D Scan"
Scanlänge	≥ 15 Meter
Scangeschwindigkeit	≥ 30 mm/s

Eigenschaften:

Inspektionskanäle

38Modul für das Phasenarray
Gleichzeitiges Scannen von TOFD und Phased Array
Unterstützt Dual-Array-Sonden
Zwei-Kanal-TOFD; zwei-Kanal-konventionelle Ultraschallprüfung

Die Funktionalität des HPA-620 bietet eine große Zufriedenheit für die verschiedenen Anforderungen der Benutzer.

Phased Array Modul

Herkömmliche Butt-Schweißinspektion; Herkömmliche Butt-Schweißinspektion (mit gleichzeitigem Scannen von TOFD und Phased Array)
Herkömmliche C-Scan-Kontrollen für Kennzeichen

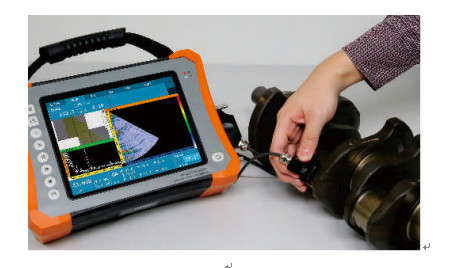

Herkömmliche Prüfung von Schrauben
Herkömmliche Korrosionsprüfung
TKY-Inspektion

TOFD-Modul

Einstellung der Prozedurparameter; Einstellung der Sonden- und Keilparameter

Die Benutzer können relevante Parameter anhand der Sonde und der Verfahrenparameter berechnen, einschließlich: PCS, Abdeckung des Scans, Unterdeckung, eingeschlossene Winkel des Strahls.

Anzeige

Die HPA-620 ist mit einem 10,4 Zoll großen TFT-Bildschirm ausgestattet, der mit berührbarer Bedienung optimal unter starkem Licht und im Freien angezeigt wird.

Verfahrenentwurf

Das HPA-620 bietet Prozesssimulationsmodelle und kann auch ein Modell erstellen, indem es Objekte/Dimensionen über CAD-Software importiert.Anpassung des speziellen Inspektionsprozesses an die Benutzer und Bereitstellung eines One-Stop-Service für die gesamte Palette von Lösungen.

Anwendungsbereich:

Herkömmliche Schweißinspektion

Phasenartige C-Scan-Inspektion von Verbundwerkstoffen

Inspektion von Schrauben und Schraubrohren

Inspektion von PE-Verbindungen

Lösung der Prüfung von Schweißröhren mit kleinem Durchmesser

HPA-620 Tragbarer 32 128PR Phased Array TOFD Ultraschall-Fehlerdetektor 0
