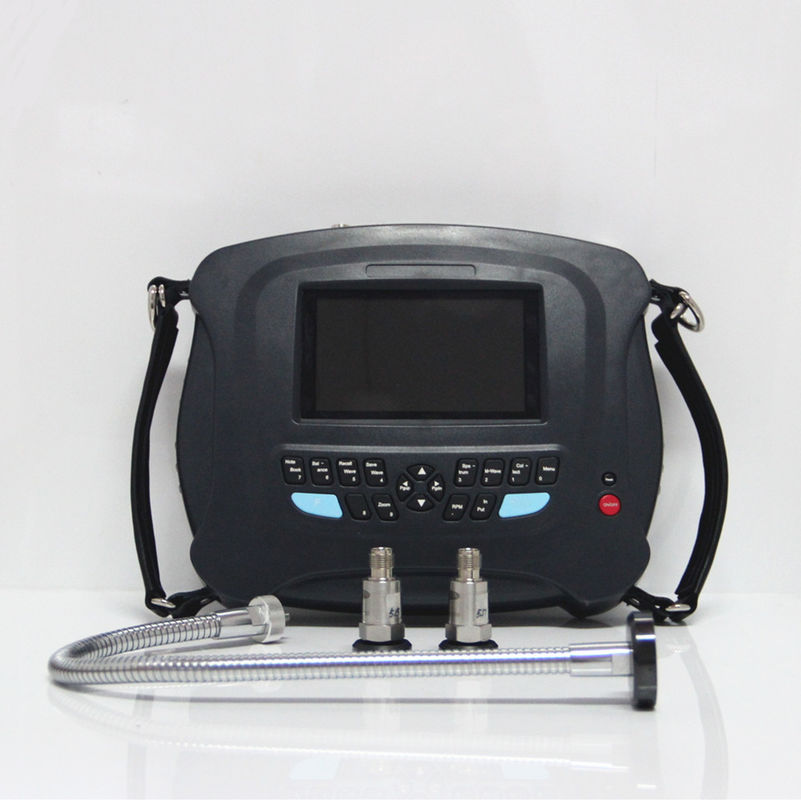

HG904A 2-Kanal-Datensammler / Diagnoseanalysator / Vibrationsphasenbalancer

HG904A 2-Kanal-Datensammler / Diagnoseanalysator / Vibrationsphasenbalancer

Ungleichgewichte sind eine der Hauptursachen für Vibrationen von Maschinen, und schätzungsweise 50 Prozent aller Störungen werden durch Ungleichgewichte der Rotoren verursacht.Das beste Mittel zur Beseitigung eines mechanischen Ungleichgewichts ist die Ausbalancierung vor Ort..NeuesHG904A Maschinenanalysator/Balancer ist besonders nützlich für diesen Zweck. Es kann die Intensität der Vibration messen; Diagnose der Vibrationsursache durch Analyse des Frequenzspektrums.Es kann auch verwendet werden, um die Drehgeschwindigkeit und Vibrationsphase zu messen, und zur Berechnung des Ungleichgewichtsgewichts und der Lage.

Amplitudenbereiche und Frequenzreaktionen für die Gesamtvibrationsmessung:

F- Die Art:

• Einfach zu bedienen
• Vektorveranschaulichung, der Ausgleichsprozess und das Ergebnis werden auf einen Blick deutlich dargestellt
• Speicherung der Ausgleichsdaten von 10 Rotoren
• Auswählbar von Versuchsmasse entfernen oder bleiben
• Aufschlüsselung des Ausgleichsergebnisses auf zwei zugewiesene Standorte
• Versuchsgewichtsbereich, berechnet nach Rotorgewicht, Drehgeschwindigkeit, Radius und erforderlicher Waage
• Automatisch beurteilte Prüfmassengültigkeit
• Messung von Drehzahlen, Amplitude und Phase
• AD:16 Bit
• 400 auf dem Gelände,800,1600,3200,6400,12800 Linien FFT-Spektrum und Diagnosefunktion
• Simultane Datenerhebung über zwei Kanäle
• Demodulation der Hardware-Hülle zur Lagerdiagnostik und Getriebe
• Übertragungsfunktion zur Messung der natürlichen Frequenz
• Wellenform und Spektrum anhand eines großen LCD
• Speicherung von Vibrationswerten und Vibrationswellenform

Betriebszustand

• Temperaturbereich: von 5°C bis 50°C
• Relative Luftfeuchtigkeit:<85%, ungesättigt
• mit einer Breite von nicht mehr als 20 mm
• Ohne starkes elektromagnetisches Feld und starken Aufprall

Spezifikationen:

• Drehgeschwindigkeitsbereich für die dynamische Ausbalancierung: 70-13.000 R/min.
• Auswählbar für die automatische und manuelle Reichweite
• Messgenauigkeit der Vibrationen: 5 %

l Sensoren: Piezoelektrische Beschleunigungsmesser, Magnetelektrische Geschwindigkeit, Eddy-Verlagerung usw.

• 8^Die- Filter gegen Alliasierung in Ellipse, Bandpassfilter für Umdrehungsfrequenz
• Eingangssignal:Beschleunigungsmesser, ICPund Spannung

• Frequenzbereich der Spektrumanalyse: 100, 200, 500, 1K, 2K, 5K, 10K, 20K, 35KHz

89.6KHz nur für die Einkanal-Probenahme(Analyse des Spektrums 35KHz),

51.2KHz für die Zweikanalprobenahme(Analyse des Spektrums 20KHz)

• Datenspeicher: 8G

• Notizbuch: 10 Zustandscodes für die Sichtprüfung
• Ausgang: USB für die Kommunikation mit dem PC
• Leistung: Wiederaufladbare Ni-MH-Batterie für 8 Stunden kontinuierlichen Betrieb, Warnung bei niedriger Batterieleistung
• Betriebsumfeld: 0~55^oC, 90% Luftfeuchtigkeit, nicht kondensierend
• Drehgeschwindigkeitsmessung mit Fotozellensensor
• Dynamischer Bereich: 60 dB mit 48 dB verstellbarem Gewinnbereich
• Abmessungen: 21 × 13 × 4 cm; Gewicht: 1,2 kg (einschließlich Batterien)

•



  Verpackungsliste

  NeuesHG904A Vibrationsdatenerfassungsgerät 1
  Beschleunigungsmesser 2
  Magnetische Montage 2
  Stahlverlängerungssonde 1
  Akkuladegerät 1
  Beschleunigungskabel 3
  USB-StickKommunikationskabel 1
  Ausgleichsmodul 1

  Tacho/Trigger Sensor und Kabel 1
  Reflektorpapiersatz 1
  Schnelle Anlaufleitung 1
  Software-CD 1
  Zertifikate für HG904A und Sensoren 3
  Die Handtasche 1
