1. Überblick

Zur Messung der Oberflächenhärte von Grünsandformen werden drei Arten von Sandoberflächenhärteprüfern, A B C, verwendet.

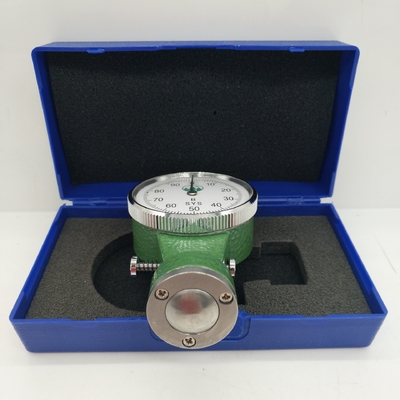

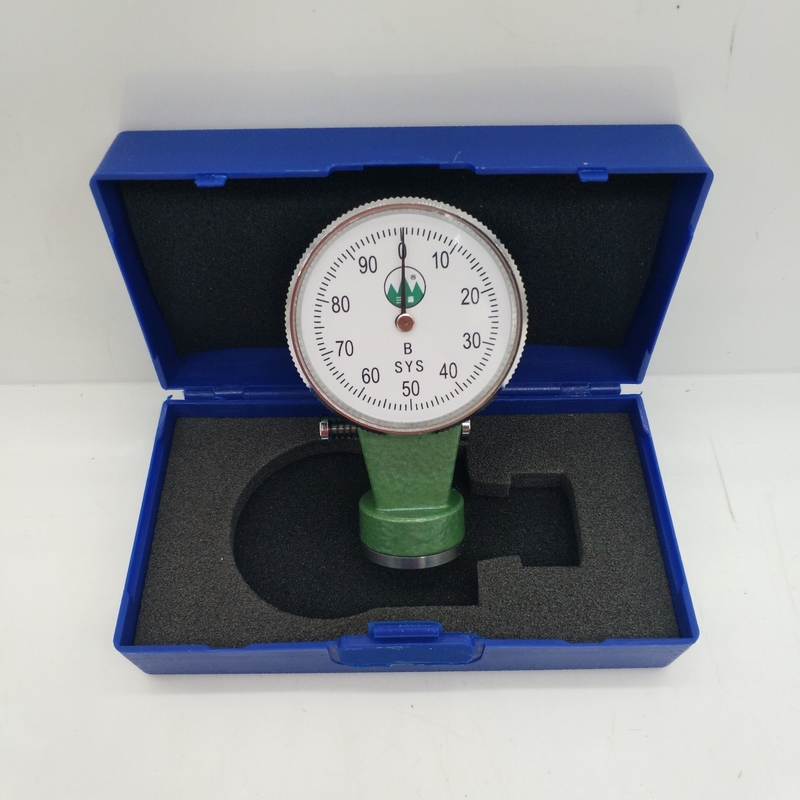

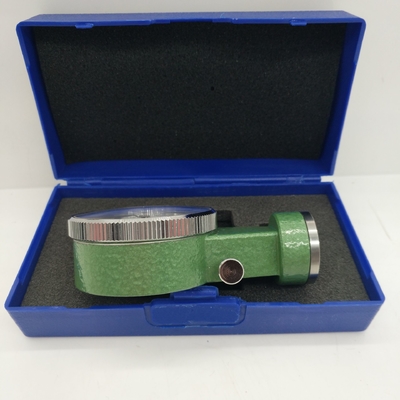

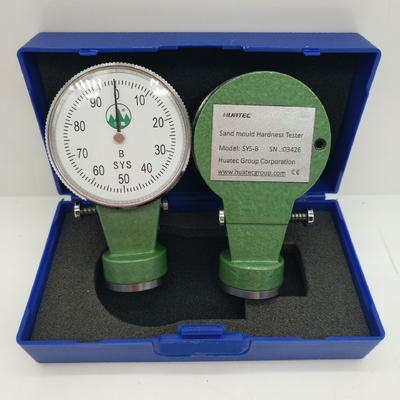

Seine Struktur besteht aus einem Druckkopf (1) einem Messkopf (2) einem Uhrkasten (3) einer Kraftfeder (4) einem Antriebsgetriebe (8) einem Drehgetriebe (14) einem Zeiger (15) einem Einstellring (16) und so weiter.

Typ A: Geeignet für die Prüfung der Oberflächenhärte von feinen Sandformen (Kernen), die von Hand oder mechanisch unter niedrigem und mittlerem Druck geformt werden.Typ B eignet sich für die Prüfung der Oberflächenhärte von feinen und groben Sandformen (Kernen), die von Hand oder mechanisch unter niedrigem und mittlerem Druck geformt werdenDer Typ C eignet sich für die Prüfung der Oberflächenhärte von Sandformen im Hochdruckguss.

2- technische Spezifikationen und Parameter

I Präzision

Wenn der Zeiger einen beliebigen Wert hat, beträgt die entsprechende Kraftverträglichkeit des Eindringers ±5%

Der Zeiger kehrt in die O-Position zurück und die Toleranz beträgt +1 Grad.

II Abmessungen 90x55x28

Anmerkung: Die maximale Belastung ist die Kraft, die erforderlich ist, um den Eindruck auf die Höhe des Messkopfes (2) zu drücken.

3. Grundsatz

Gemäß dem Prinzip, dass die Kraft der Feder und der Schlag linear sind, wird der Schlag der Feder durch den Oberflächenzeiger durch eine Reihe von Zahnrädern und Stellträgern angezeigt.Die Einheit für die Oberflächenhärte von Sand ist (g/mm2), aber es ist üblich, statt Einheit Härte zu verwenden. Weil ihre Werte verwandt und konsistent sind, d. h. wenn der Einheitswert groß ist (g/mm2), ist auch der entsprechende Gradwert groß.

4. Verwendung und Anpassung

Wenn der Zeiger (15) nicht in der O-Position ist, dreht man den Einstellring (16) um, um den Zeiger (15) mit der O-Position auszurichten.Drücken Sie den Härtetester fest auf die getestete Sandoberfläche (die Achse des Härtetesters sollte senkrecht zur Oberfläche der Sandform liegen), so dass die Oberfläche des Härteprüfkopfes (2) in engem Kontakt mit der getesteten Sandoberfläche steht und der Zeiger auch,den Messwert ablesen und dann den Verriegelungsstift (18) lösen, um den Zeiger (15) in die O-Position zurückzubringen.

Bei der Messung kann man jedes Messteil 3-5 Mal testen und dann die durchschnittliche Zahl berechnen, die den Härtewert des Teils darstellt.

5. Reparatur und Wartung

I. Öffnen Sie die Uhrenhülle (13) und die Schrauben auf der Rückseite des Gehäuses nicht nach Belieben, um zu verhindern, daß Sand und Staub hineinfallen, was die Genauigkeit beeinträchtigt.

II. Bei Gebrauch oder Aufstellung nicht starken Schwingungen ausgesetzt sein, die eine Fehlfunktion des Geräts verhindern und die Verwendung beeinträchtigen.

III. Wenn Sand in der Lücke zwischen dem Eindruckgeber (1) und dem Zählerkopf (2) vorhanden ist, schrauben Sie die 3 ~ M2 Schrauben vorsichtig ab, entfernen Sie den Zählerkopf, entfernen Sie den klebrigen Sand,und installieren Sie es so, wie es ist (nicht ziehen Sie den Eindruck)
