Digitale Vibrationskalibrator Vibrationsanalysator Vibrationsprüfer Festfrequenz
Anwendung für den ISO10816-Vibrationskalibrator HG-5010:
1.kann zur Kalibrierung von Schwingungsschnellmessgerät, Geschwindigkeits- und Näherungsumformgerät sowie Schwingungsmessgeräten verwendet werden.640 und 1280 Hz
2.Die Amplitude der Beschleunigung, Geschwindigkeit und Verlagerung kann aus dem Kalibrator ermittelt werden.
3.Kann durch Potentiometer definiert und auf digitalen Displays angezeigt werden.

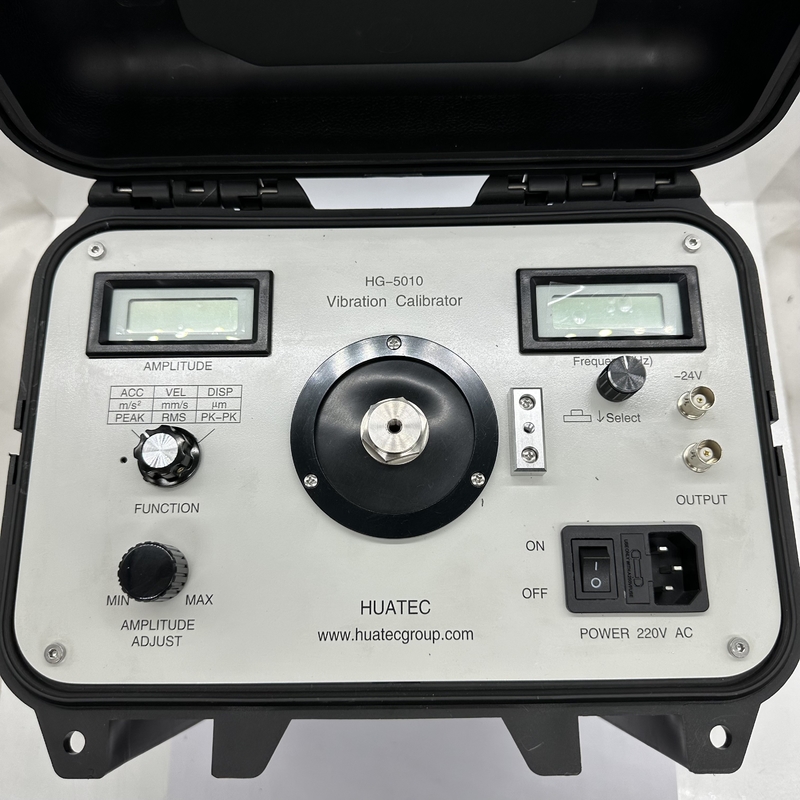

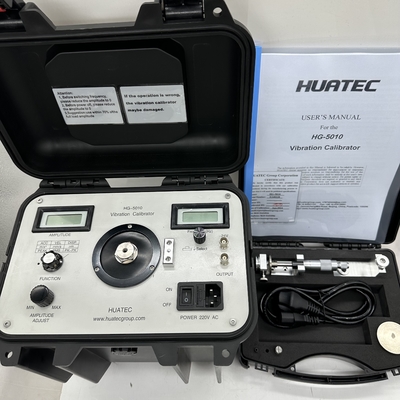

4.HG-5010 Vibrationskalibrator kombiniert Sinussignalgenerator, Leistungsverstärker, Standardwandler und einen Shaker in einem und verfügt über ein kleines Volumen, hohe Genauigkeit und einfache Bedienung.Es kann entweder im Labor oder vor Ort verwendet werden.
5- Internationale Normen: ISO 10816
Spezifikationen:
| Häufigkeit |
10, 20, 40, 80, 160, 320, 640, 1280Hz +0,01% |
| Beschleunigung |
m/s2 (PEAK) |
| Geschwindigkeit |
mm/s (RMS) |
| Verlagerung |
Um ((PK-PK) |
Amplitudengenauigkeit:
Beschleunigung (30 m/s)2pk, 80Hz) 40Hz bis 320Hz+0.3 dB+Einstellig
10 Hz bis 1280 Hz+0.5 dB+Einstellig
Geschwindigkeit (PK 25mm/s,80Hz) 40Hz bis 320Hz+0.5 dB+Einstellig
Verlagerung (10μm pk-pk, 80Hz) von 40 Hz bis 320 Hz+0.5 dB+Einstellig

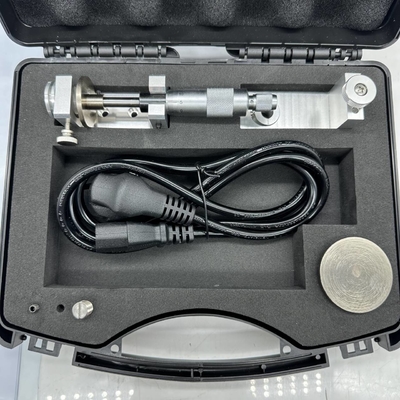

Proximitätssonde-Linearität
Prode: 5 mm und 8 mm Sonden Reichweite: 0 ~ 4,0 mm
Anzeige: 31/2Ziffernanzeige für Beschleunigung, Geschwindigkeit oder Verschiebung
Maximale Schwingungsamplitude und maximale Last:
Weil der Vibrationsstand, der im HG-5010 Vibrationskalibrator verwendet wird, ziemlich klein ist,Bei der Kalibrierung von Wandlern mit unterschiedlichem Gewicht unter unterschiedlichen Frequenzen unterscheidet sich auch die Ausgangsamplitude der Kalibratoren.Die maximale Schwingungsamplitude und die maximale Last hängen mit der maximalen Beschleunigung zusammen.Maximalgeschwindigkeit und maximale Ausgangsverlagerung, die vom Kalibrator unter einer bestimmten Frequenz und mit einem bestimmten Gewicht des zu kalibrierenden Wandlers erzeugt werdenDie spezifischen Zahlen sind in der folgenden Tabelle zu entnehmen.
|
Wt
Frequenz
|
<100 g |
<250 g |
<650 g |
| a(m/S2) |
V (mm/S) |
d ((μm) |
a(m/S2) |
V (mm/S) |
d ((μm) |
a(m/S2) |
V (mm/S) |
d ((μm) |
| 10 Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20 Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40 Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80 Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160 Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320 Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640 Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280 Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
Anmerkung: Bei höherer Frequenz ist der Wert der Schwingungsverschiebung sehr gering, so dass kein Schwingungssignal aus dem Kalibrator ausgeht.
Größe:280 x 180 x 250 mm
Gewicht:20 Pfund und 9 Kilo.
Temperatur: Betrieb:0oC bis 50oC
Aufbewahrung- 20oC bis 70oC
Luftfeuchtigkeit90% nicht kondensierend
