IIW V1 Kalibrierblock in Kohlenstoffstahl Edelstahlzubehör für Ultraschallfehlerdetektor

IIW V1 Kalibrierblock in Kohlenstoffstahl Edelstahl für Ultraschallfehlerdetektor

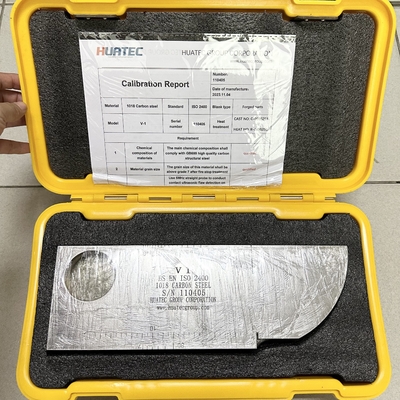

IIW V1-Kalibrierblock

Standard: ISO2400-1972E

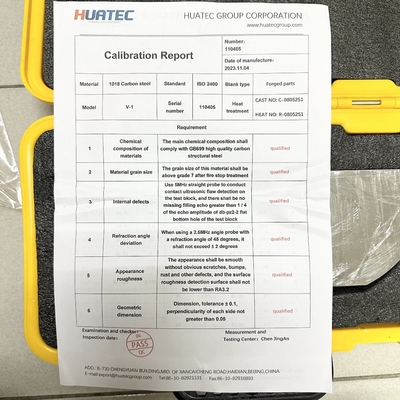

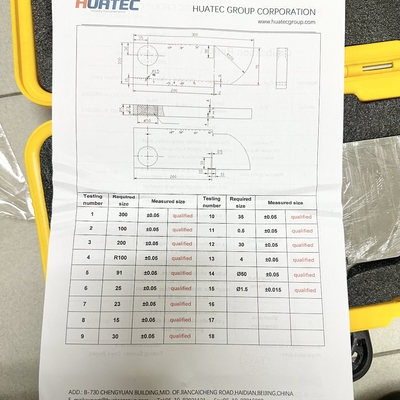

Der IIW-Testblock (V-1-Testblock) wird auch niederländischer Testblock genannt.Es handelt sich um einen von der International Welding Institute (IIW) zugelassenen und von der Internationalen Organisation für Normung (ISO) empfohlenen internationalen Standard-TestblockDie Form und Größe sind in Abbildung 1-1 dargestellt:

Hauptanwendungsbereiche:

(1) Der dynamische Bereich, die horizontale Linearität und der Längswellenerkennungsbereich des Fehlerdetektors können mit einem Prüfblock mit einer Dicke von 25 mm gemessen werden.

(2) Der 50-Bogen und das 1,5-durchlöchrige Loch wurden zur Bestimmung der Empfindlichkeitsgrenze des schrägen Sondenbrechwinkel und der Längswellenstraße verwendet.Es ist auch möglich, die Größe der Blindfläche der geraden Sonde und die Durchdringungsfähigkeit des Messgeräts in Kombination mit der Sonde grob abzuschätzen..

(3) Der Einfallpunkt und die Blindfläche der geneigten Sonde werden anhand der R100mm-Bogenoberfläche gemessen, und der Zeitachsenanteil und der Nullpunkt können korrigiert werden.

(4) Die Längsauflösung der geraden Sonde kann mit der Kerbeebene von 85 mm, 91 mm und 100 mm gemessen werden.

(5) Messen Sie mit dem rechten Winkelrand des Prüfblocks den Schallstrahlschiebewinkel der geneigten Sonde.
