Digitale Vibrationskalibrator Split-Typ Vibrationsanalysator Vibrationsprüfer ISO10816

Digitale Vibrationskalibrator Split-Typ Vibrationsanalysator Vibrationsprüfer ISO10816

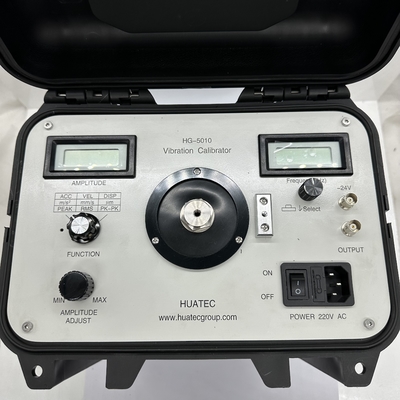

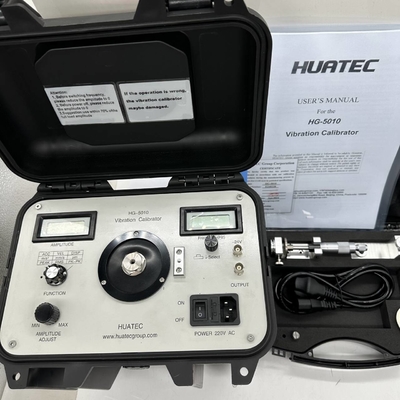

Anwendung für den ISO10816-Vibrationskalibrator HG-5010:

1.Kann zur Kalibrierung von Schwingungsschnellmessgerät, Geschwindigkeits- und Näherungsumformgerät sowie Schwingungsmessgeräten verwendet werden.640 und 1280 Hz

2.Die Amplitude der Beschleunigung, Geschwindigkeit und Verlagerung kann aus dem Kalibrator ermittelt werden.

3.Kann durch Potentiometer definiert und auf digitalen Displays angezeigt werden.

4Der.HG-5010-Vibrationskalibrator kombiniert Sinussignalgenerator, Leistungsverstärker, Standardwandler und einen Shaker in einem und verfügt über ein kleines Volumen, hohe Genauigkeit und einfache Bedienung.Es kann entweder im Labor oder vor Ort verwendet werden.

5- Internationale Normen: ISO 10816

Spezifikationen:

Häufigkeit:10, 20, 40, 80, 160, 320, 640, 1280 Hz+0.01%

Einheit:

Beschleunigung: m/s²(Spitze)

Geschwindigkeit: mm/s (RMS)

Verlagerung: um (PK-PK)

Amplitudengenauigkeit:

Beschleunigung (30 m/s)²pk, 80Hz) 40Hz bis 320Hz+0.3 dB+Einstellig

10 Hz bis 1280 Hz+0.5 dB+Einstellig

Geschwindigkeit (PK 25mm/s,80Hz) 40Hz bis 320Hz+0.5 dB+Einstellig

Verlagerung (10μm pk-pk, 80Hz) von 40 Hz bis 320 Hz+0.5 dB+Einstellig

Proximitätssonde-Linearität

Prode: 5 mm und 8 mm Sonden Reichweite: 0 ~ 4,0 mm

Anzeige:3¹/₂Ziffernanzeige für Beschleunigung, Geschwindigkeit oder Verschiebung

Maximale Schwingungsamplitude und maximale Last:

Weil der Vibrationsstand, der im HG-5010 Vibrationskalibrator verwendet wird, ziemlich klein ist,Bei der Kalibrierung von Wandlern mit unterschiedlichem Gewicht unter unterschiedlichen Frequenzen unterscheidet sich auch die Ausgangsamplitude der Kalibratoren.Die maximale Schwingungsamplitude und die maximale Last hängen mit der maximalen Beschleunigung zusammen.Maximalgeschwindigkeit und maximale Ausgangsverlagerung, die vom Kalibrator unter einer bestimmten Frequenz und mit einem bestimmten Gewicht des zu kalibrierenden Wandlers erzeugt werdenDie spezifischen Zahlen sind in der folgenden Tabelle zu entnehmen.

Anmerkung: Bei höherer Frequenz ist der Wert der Schwingungsverschiebung sehr gering, so dass kein Schwingungssignal aus dem Kalibrator ausgeht.

Größe:280 x 180 x 250 mm

Gewicht:20 Pfund und 9 Kilo.

Temperatur: Betrieb:0^oC bis 50^oC

Aufbewahrung- 20^oC bis 70^oC

Luftfeuchtigkeit90% nicht kondensierend
