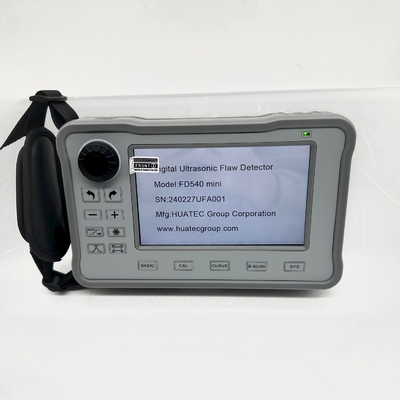

FD540mini Ultraschall-Fehlerdetektor mit SD-Karte und Touchscreen
Kurze Einleitung
Der Ultraschall-Fehlerdetektor FD540mini ist ein neuer Typ von Ultraschallprüfprodukt, das von unserem Unternehmen auf den Markt gebracht wurde und in Branchen wie Kesseln, Druckbehältern, Energie, Erdöl, Chemie, Offshore-Öl, Pipelines, Schiffbau, Automobilen, Maschinenbau, Metallurgie, Metallverarbeitung, Stahlkonstruktionen, Schienenverkehr, Kernkraft, Universitäten usw. weit verbreitet ist. Er kann verschiedene innere Defekte (Risse, Lockerheit, Poren, Einschlüsse usw.) in Werkstücken bequem erkennen, lokalisieren, bewerten und diagnostizieren. Dieser digitale Ultraschall-Fehlerdetektor hat eine kompakte Struktur, eine stabile Wellenform, eine starke Ausdauer, eine hohe Empfindlichkeit, eine schnelle Reaktion und eine maximale Wiederholungsemissionsfrequenz von bis zu 10.000 Hz. Es ist ein äußerst tragbares Produkt zur Ultraschall-Fehlererkennung.
technische Parameter
| Erfassungsbereich |
10 m (Längswelle aus Kohlenstoffstahl)
(Messtechnische Leistungsanforderungen:
≥3500 mm)
|
| Pulsmodus |
Scharfer Impuls, Rechteckwelle, Dual-Rechteckwelle |
| Impulsspannung |
25 V～300 V einstellbar Schrittweite 25 V |
| Impulsbreite |
0 ns～500 ns stufenlos einstellbar, 10 ns Tempo |
| Dämpfung |
stark und schwach einstellbar |
|
Pulswiederholung
Frequenz
|
Automatisch oder manuell, stufenlos einstellbar von 100Hz bis 1000Hz,
mit einer Geschwindigkeit von 10Hz
|
| Gewinnen |
120 dB, Tempo 0,1 dB, 1 dB, 10 dB |
| Bandbreite |
0,1 MHz – 20 MHz |
| Wellenfilter |
1 Mio. bis 5 Mio. |
| Anzeigebildschirm |
5,0-Zoll-LCD, die effektive Displaygröße beträgt 108 mm Länge und 64 mm Breite |
| Auflösung |
800×480 |
| Geräteschnittstelle |
Dualer LEMO-00 C5 |
| Alarm |
Tor A, B Alarm |
| Ausgabeschnittstelle |
USB Typ C |
| Erkennungsmodus |
Vollwelle, positive Halbwelle, negative Halbwelle, RF |
| Tor |
Unabhängig A,B |
| Messmodus |
Berg, Wellenseite |
| Erinnerung |
SD-Karte 1G |
| Inhalt speichern |
Einzelbild, Mehrfachbild kontinuierliche Aufnahme (≤200 Bilder) |
| Quantitativer Modus |
DAC-Kurve, AVG(DGS)-Kurve |
| Zusatzfunktionen |
Unterstützt Touch, virtuelle Tastatur, PD Fast
Laden, automatische Verstärkung, Spitzenspeicher, Einfrieren
|
|
Fehlererkennung
Normen
|
AWS D1.1/D1.5, NB/T 47013, GB/T 29712, GB/T 11345 |
| Größe und Gewicht |
183mm×113mm×45mm 780g, inklusive Batterie |
| Batterie |
12 Stunden |
| Einheit |
Metrisch imperial |
| Betriebstemperatur |
-10℃～55℃ |
| Ladegerät |
„Allgemeiner“ Wechselstrom (100–240 V, 50–60 Hz) |
| Auflösung |
36 dB
(Messtechnische Leistungsanforderungen: ≥26 dB)
|
| Dynamikbereich |
40 dB
(Messtechnische Leistungsanforderungen: ≥26 dB)
|
| Empfindlichkeitsspanne |
60 dB
(Messtechnische Leistungsanforderungen: ≥42 dB)
|
| Vertikale Linearität |
2,8 %
(Messtechnische Leistungsanforderungen: ≤ 6 %)
|
|
Horizontal
Linearität
|
0,6 %
(Messtechnische Leistungsanforderungen: ≤ 2 %)
|
| Sprache |
Chinesisch/Englisch |
Merkmale

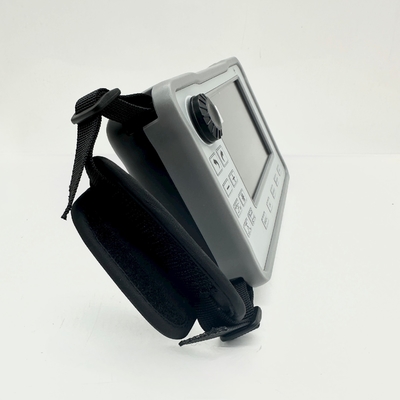

1: Das Gehäuse ist leicht und für die Einhandbedienung geeignet.
2: PD65W-Schnellladung + 12 Stunden lange Akkulaufzeit.
3: 5,0-Zoll-IPS-HD-Display mit brandneuer UI-Schnittstelle.
4: Unterstützt Vollbild-Touch, schnelle Gestensteuerung, virtuelle Tastatur, einfach zu bedienen
5: Mit DAC, AVG, automatischer Verstärkung, Spitzenspeicher, Farbhalbspanne, B-Scan und anderen professionellen Funktionen.
6: Inklusive Umschaltung zwischen Chinesisch und Englisch, Datenexport auf SD-Karte, Online-Upgrade, Bildschirmaufnahme und vielen weiteren praktischen Funktionen.
Standardkonfiguration
| SeriennummerR |
Name |
Menge |
| 1 |
Host FD540mini |
1 |
| 2 |
Sonde (hochpräzise gerade Sonde, Winkelsonde) |
2 |
| 3 |
Sondenleitung |
2 |
| 4 |
Ladegerät |
1 |
| 5 |
Stromleitung |
1 |
| 6 |
Bedienungsanleitung |
1 |
| 7 |
Konformitätsbescheinigung |
1 |
| 8 |
Garantiekarte |
1 |
| 9 |
Powerbank |
1 |
