Produktdetails:
|
Produktname: | Vickers-Härteprüfgerät | Modell: | HVZHT-ZD 50 |
---|---|---|---|
Strecke der Härtemessung: | 5 Hochspg – 3000 Hochspg oder höheres | Objektivlinse: | 10x, 20x |
Maximale Exemplarmaße.: | φ15*10mm | Energiequelle.: | 220 VAC, 50/60 Hz |
Markieren: | 220 VAC-vickers Härteprüfvorrichtung,Metallmaterialien vickers Härteprüfvorrichtung,keramische Materialien vickers Härteprüfgerät |

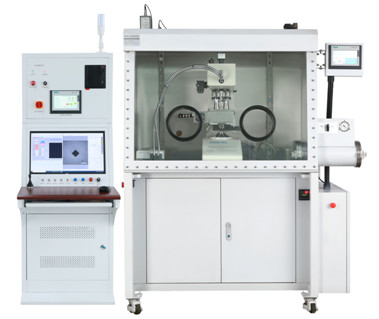

Test-Härte des Metalls oder der keramischen Materialien direkt in der Hochtemperatur Vickers-Härte-Prüfvorrichtung
1.Scope der Anwendung:
Angenommen, Materialien wie Metalle, Keramik und Achat dem Unterschied von abschließenden Arbeitsbereichen unterworfen werden, macht ihre Härte entsprechende Änderungen mit Verschiebungen in der Klimatemperatur durch. Um die Herausforderung des Durchführens von konsequenten Härtetests auf den gleichen Materialien über verschiedenen Temperaturbedingungen anzusprechen, hat unsere Firma einen innovativen Ansatz gewählt. Wir haben die herkömmliche Härteprüfvorrichtung mit einem Hochtemperatursystem vergrößert und der Simulation von den verschiedenen Arbeitsbereichen ermöglicht, die indem wir Temperaturen gekennzeichnet werden, uns unterschieden. Diese Verbesserung erleichtert die Materialsammlungshärtedaten, dadurch sie vergrößert sie den Bezugswert und die Zuverlässigkeit unserer experimentellen Ergebnisse.
System 2.Host:
Das externe Rechnersteuerungssystem erhöht Benutzerfreundlichkeit und lässt mühelose Operation zu. Dieses System erleichtert on-line-Prüfung und ermöglicht dem umfassenden Erwerb von notwendigen Daten in der Realzeit.
Mainframe-Parameter:
Objektiv/Zahnwalzenschaltung | Automatische Schaltung zwischen Objektiv und Zahnwalze |
DrehkopfLaufwerksart | Mit Motorantrieb kupferner Gang-Stepperantrieb |
Testkraft |
Standardausrüstung: 0,5, 1, 2, 2,5, 3, 5, 10, 20, 30, 50kg auswählbar: 0,2, 0,3, 0,5, 1, 2, 2,5, 3, 5,10kg |
Ladenmethode | Vollautomatisches Laden, Programmsteuerung halten und entladen |
Last-Halten von Dauer. | 5-60 Schritte mit einer Dauer von 5 Sekunden pro Stück. |
Strecke der Härtemessung. | 5 Hochspg – 3000 Hochspg oder höheres |
Hochtemperaturkompressionsstangen. | Silikonnitrid (oder hitzebeständiger Stahl) |
Objektiv | 10X, 20X |
X-Yprüfungsplattform. | Größe: 120 × 120mm maximale Bewegung: 8 × 8mm Minimumlesung: 0,01 Millimeter |
Methode des Messwerts. | Eingegebene diagonale Länge, computer-gestützte automatische on-line-Lesung. |
Software-Automatisierung | Der Computer kann das Laden, die Entleerung und Haltezeit der Härteprüfvorrichtung handhaben, sowie die Testkraft automatisch ermitteln. |
Maximale Exemplarmaße. | φ15*10mm |
Abstand von der Mitte der Zahnwalze zur Wand. | 135mm |
Durchführungsstandard (oder Hinweis) | GB/T 4340; ISO 6507; ASTM E384; JIS B7734 |
Energiequelle. | 220 VAC, 50/60 Hz |
Systeme 3.High-temperature:
Heizelement: Heizung mit Silikonmolybdänstangen wird durch stabile Temperaturen gekennzeichnet und minimal übertreiben Sie.
Öfen der hohen Temperatur: Die Wärmedämmung des Ofenkörpers bezieht mit ein, sie zu zeichnen in keramische Faser des polykristallinen Mulits, die ausgezeichnete Isolierung, Ästhetik, Haltbarkeit und direkte Installation und Aufrechterhaltung erbringt. Zusätzlich wird eine Beschichtung der thermischen Sperre am Innenraum des Edelstahlofenkörpers angewendet und stellt optimalen Wärmedämmungsschutz sicher.
Heizplatte für Exemplare: Silikonnitridkeramik liegt an ihren bemerkenswerten Attributen, einschließlich außergewöhnlichen Hochtemperaturwiderstand und einen niedrigen Ausdehnungskoeffizienten eingesetztes.
Heizungsschalter: Das Heizsystem setzt ein Schaltnetzteil ein (12V, 200A). Während seine einzelnen Kosten übertreffen, dass des traditionellen Transformators, sie überlegene Stabilität, Zuverlässigkeit, Kompaktheit und verringertes Gewicht sich rühmt. Diese Attribute stellen die der herkömmlichen siliziumgesteuerten Stromversorgung in den Schatten. Das System zeigt auch Vorteile wie Nutzung und Immunität der hohen Leistung zur elektromagnetischen Signalstörung in der Nähe. Zusätzlich enthält es eine sich hin- und herbewegende Grundeigenschaft innerhalb des Schaltnetzteils, dadurch es maximiert es die Versicherung der Benutzersicherheit während der Operation.
Wasserkühlungsschutz: Einen konstanten Temperaturüberwachungskühler enthalten, wird die äußere Wand des Ofenkörpers mit dem Doppel-schichtedelstahl konstruiert und bildet einen wassergefüllten Hohlraum, der Temperaturregelung bis zu einem Maximum von 40°C. ermöglicht. Dieser konstante Temperaturüberwachungskühler stützt effektiv die konsequente Temperatur des Ofenkörpers. Er garantiert nicht nur, der Stabilität der äußeren Ofenoberflächentemperatur aber dient auch, die interne Ofentemperatur zu stabilisieren und fein zu justieren. Diese Verfeinerung stellt größere Präzision in der Ofentemperatur sicher und schließlich erhöht die Genauigkeit des Prüfungsprozesses.
Ofenparameter der hohen Temperatur:
Temperaturspanne | Normales temperature~1000℃ (Exemplartemperatur) |
Heizungsgeschwindigkeit | 50℃/min |
Temperaturanzeigengenauigkeit | ±1℃ |
Ofengröße | Konfiguriert basiert auf der Exemplargröße, mit einer maximalen Exemplargröße von 15mm. |
Temperatureinstellung | Stellen Sie die Zieltemperatur ein, wie gewünscht. |
Thermoelemente | PtRh-Pint (Art S), thermische Antwortzeit <2s> |
Heizelement | Silikonmolybdänstange |
System des Erwerbs-4.Image:
Das System ist für die Verarbeitung von Härtebildern in den Vickers-Einrückungsmaßen bestimmt und gibt Aufgaben wie Maß, statistische Analyse, Datenspeicherung und Ergebnisertrag um.
Die Software automatisch erzeugt und zeigt EinrückungsTestergebniskurven, Tiefenkurven, Fehlerstatistiken und Gruppenstatistiken für die Anzahl von Tests an.
Technische Parameter:
Bild-Sensor | CMOS (bunt) |
Effektives Pixel | 1,3 Million |
Darstellungsbereich | 6,55 Art (H)×4.92 (V) Millimeter 1/2 |
Scannenmethode | Reihe für Reihe Scannen |
Spiegel-Bildumkehr-Funktion | Horizontales und vertikales Leicht schlagen des Sensors |
Pixelgröße | 3,2 (μm H)×3.2 (V) |
Fensterladenmodus | Rollen-obenvorhang |
Farbschema | Bayar Anordnung RGB |
Feldrate | 12fps |
Elektronischer Verschluss | 1/19688~0.832s ※ 24MHz Antriebsuhr |
Verbindungsstück | Massenübertragung USBs 2,0 |
Synchronisierungsmethode | Interne Synchronisierung |
Linsenberg | C-Bajonett |
System der Zirkulations-5.Purification:
Ein geschlossener Arbeitsbereich wird durch ein Kasten- und Gasreinigungssystem hergestellt. Edelgas, wie Argon oder Stickstoff, wird in den Kasten eingeführt, um Wirkstoffe heraus zu verlegen und radzufahren. Dieser Prozess stellt die Wartung einer in hohem Grade sauberen und reinen Edelgasumwelt, mit Niveaus des Wassers und des Sauerstoffes sicher, die unterhalb 0,1 PPMs in der Ausrüstung erreichen. Diese Einrichtung kompromittiert nicht die der Härtekraftwert- oder -maßgenauigkeit Prüfvorrichtung. Außerdem dient sie, Exemplare von der Oxidation während des Heizungsprozesses zu schützen.
1)Produkt-Eigenschaften und Nutzen
niedrige Systemleckrate:
Die Handschuhschachtel befolgt eine Fabrikstandardleckrate von <0>
Drei Testprogramme werden eingesetzt, um das Komplettsystem nach Versammlung gänzlich festzusetzen:
2)Hauptparameter
