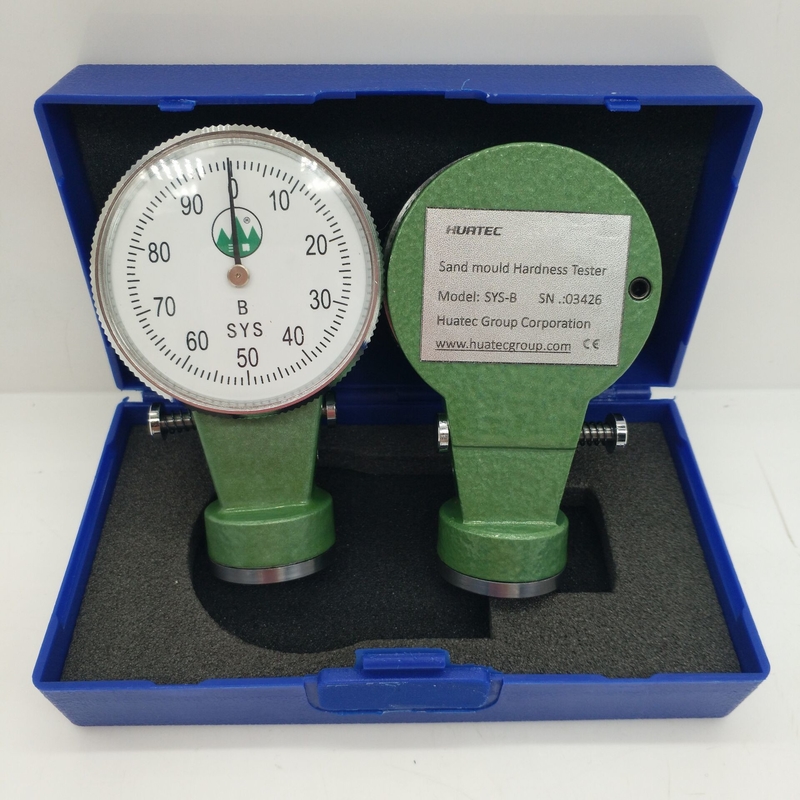

SYS-A/B/C Sand-Form-Oberflächenhärte-Prüfvorrichtung
1. Überblick
Drei Arten Sandoberflächen-Härteprüfvorrichtungen, weil C, verwendet werden, um die Oberflächenhärte von grünen Sandförmchen zu messen.
Seine Struktur wird aus des Meterkopfes der GestellDruckhöhe (1) des Kraftfrühlinges des Uhrgehäuses (2) (3) Drehverstellring des Zeigers des gangs des Antriebszahnrades (4) (8) (14) (15) (16) und so weiter verfasst.
Art A: Passend für die Oberflächenhärteprüfung von den feinen Sandförmchen (Kerne) eigenhändig geformt oder mechanisches Tief und Mitteldruck. Art B ist für die Oberflächenhärteprüfung von den feinen und groben Sandförmchen (Kerne) eigenhändig geformt oder von mechanischem Tief und von Mitteldruck passend. Art C ist für die Prüfung der Oberflächenhärte der Sandförmchen im Hochdruckformteil passend.
2. Technische Spezifikationen und Parameter
I-Präzision
Wenn der Zeiger jeder möglicher Wert ist, ist die entsprechende Krafttoleranz der Zahnwalze ±5%
Der Zeiger geht zur O-Position zurück und die Toleranz ist Grad +-1.
II Maße 90x55x28
Anmerkung: Das Höchstlast ist die Kraft, die erfordert wird, um die Zahnwalze zum Niveau des Messgerätkopfes zu drücken (2).
Parameter | Art A | Art B | Art C |
Kompressionsanschlag | 2.50mm | 2.50mm | 2.50mm |
Höchstlast | 237g | 980g | 1500g |
Vorspannung | 90g | 50g | 180g |
Zahnwalzenform und -größe |
|
|
|
3. Prinzip
Entsprechend dem Prinzip, dass die Kraft des Frühlinges und der Anschlag linear sind, wird der Anschlag des Frühlinges durch den Oberflächenzeiger durch einen Satz Gänge und Gestelle angezeigt. Die Einheit von Sandoberflächenhärte ist (g/mm2), aber es ist üblich, Härte anstelle der Einheit zu verwenden. Weil ihre Werte bezogen und d.h. konsequent sind wenn der Einheitswert (g/mm2) groß ist, ist die entsprechende Gradzahl auch groß.
Ich justiere die O-Position. Wenn der Zeiger (15) nicht in der O-Position ist, drehen Sie den Anpassungsring (16), um den Zeiger (15) mit der O-Position auszurichten. II, wenn sie fest verwendet, ist Presse die Härteprüfvorrichtung auf der geprüften Sandoberfläche (die Achse der Härteprüfvorrichtung sollte zur Oberfläche des Sandförmchens senkrecht sein), damit die Oberfläche des Härteprüfvorrichtungskopfes (2) in engem Kontakt zur geprüften Sandoberfläche und zum Zeiger ist, auch, wenn sie an einem bestimmten Wert stoppt, drückt den Sicherungsstift (18), um ihn zuzuschließen, den Messwert zu lesen, und den Sicherungsstift (18) dann zu lösen, um den Zeiger (15) zur O-Position zurückzubringen.
III, beim Messen, können Sie 3-5mal auf jedem messenden Teil prüfen, und die durchschnittliche Anzahl dann berechnen, die der Härtewert des Faches ist.
5. Reparatur und Wartung
I. Öffnen Sie die Uhrabdeckung (13) und die Schrauben nicht auf der Rückseite des Uhrgehäuses nach Belieben, um zu verhindern, dass Sand und Staub in es fällt, das seine Genauigkeit beeinflußt.
II. Wenn es, er verwendet wird oder gesetzt wird, nicht abhängig von der schweren Erschütterung ist, zu verhindern, dass des Instrumentes Versagen und Gebrauch beeinflußt.
III. Wenn es Sand im Abstand zwischen der Zahnwalze (1) und dem Meterkopf (2) gibt, schrauben Sie sorgfältig die Schrauben 3~M2 ab, entfernen Sie den Meterkopf, den klebrigen Sand zu entfernen, und installieren Sie ihn, wie er ist (ziehen Sie nicht die Zahnwalze) aus
1. Mit Gestellzahnwalze
2. Titel
3. Uhrgehäuse
4. Kraftgegenfrühling
5. Justieren Sie die Schraube
6. Nagelsätze
7. Unruhfeder
8. Getriebe
9. Führungsstift
10. Presseplatte
11. Elastisches Kissen
12. Oberfläche
13. Uhrabdeckung
14. Drehwerk
15. Zeiger
16. Anpassungen
17. Drahtschnalle
18. Sicherungsstift
19. Positionierung des Einsatzes
20. Frühling
