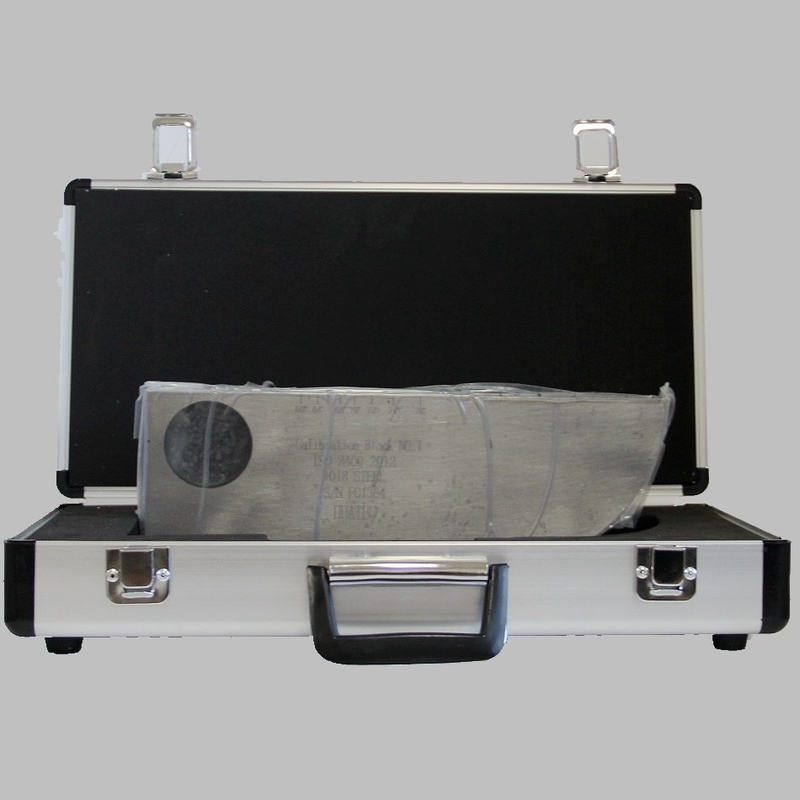

Ultraschallkalibrierungs-Block Iiw V1 für zerstörungsfreie Prüfung

Des fehler-Detektor KALIBRIERUNGS-BLOCK-Kohlenstoffstahls 1018 IIW V1 zerstörungsfreier Prüfung Ultraschallkalibrierungsblock

Kalibrierungsblock IIW V1

Standard: ISO2400-1972E

IIW-Prüfstand (Prüfstand V-1) wird auch Dutchprüfstand genannt. Es ist ein internationaler Standardprüfstand, der vom internationalen Institut für Schweißtechnik (IIW) genehmigt wird und durch das International Organization for Standardization (ISO), der empfohlen ist. Die Form und die Größe werden im Abbildung 1-1 gezeigt:

Hauptsachen des Gebrauches:

(1) können die Dynamikwerte, die horizontalen Linearitäten und der Längswellendetektionsbereich des Fehlerdetektors gemessen werden, indem man eine Prüfstandstärke von 25mm verwendet;

(2) wurden der 50 Bogen und 1,5 durch Loch benutzt, um den Empfindlichkeitsrand des schiefen Sondenbrechung Winkels und der geraden Sonde der Längswelle zu bestimmen. Es ist auch möglich, die Größe des Totgebiets der geraden Sonde und der Durchdringenfähigkeit des Messgeräts grob Schätzung, das mit der Sonde kombiniert wird.

(3) werden der Vorkommenpunkt und das Totgebiet der geneigten Sonde gemessen, indem man die R100mm-Bogenoberfläche verwendet, und der Zeitachsen-Anteils- und nullpunkt kann korrigiert werden;

(4) kann die Längsentschließung der geraden Sonde mit der Kerbenfläche von 85mm, von 91mm und von 100mm gemessen werden;

(5) benutzen den rechtwinkligen Rand des Prüfstandes, um den solider Strahl schiefen Winkel der geneigten Sonde zu messen.
