Festdichte Prüfgeräte für magnetische Partikel

Robuste, abgedichtete Magnetpulverprüfgeräte Tragbarer Magnetfehlerdetektor Elektromagnetischer Joch AC/DC Handjoch

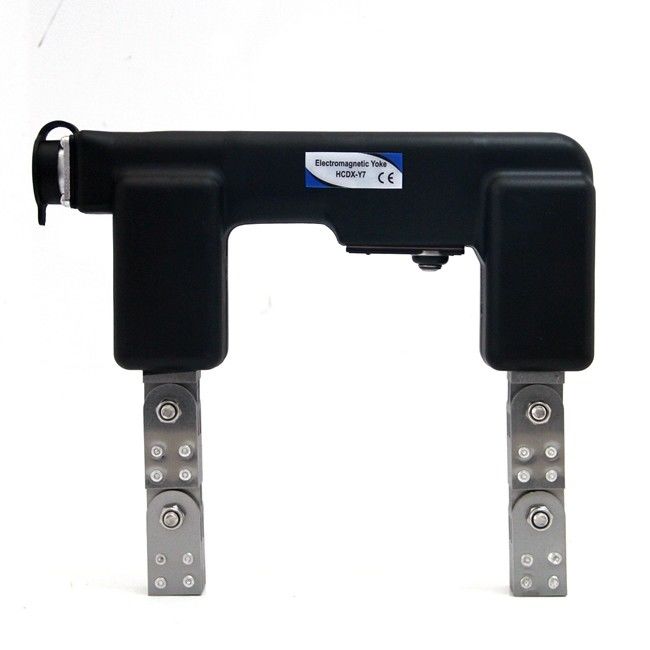

Elektromagnetisches Joch AC/DC Handliches Magna-Joch Magnetfehlerdetektor HCDX-Y7

Das HCDX-Y7 ist ein robustes, AC/DC-BETRIEBENES Joch, das zur Erkennung von Oberflächen- und Unterflächenanzeichen in den rauesten Anwendungen entwickelt wurde.

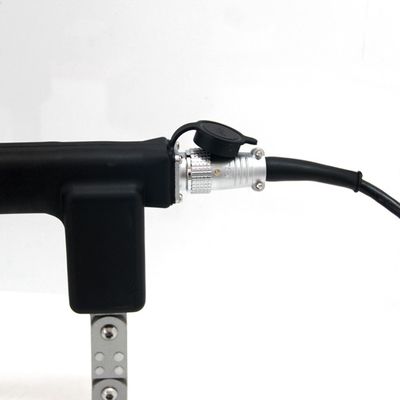

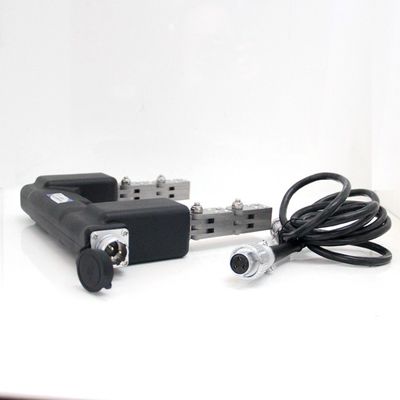

Mit seiner abgedichteten, chemikalienbeständigen Konstruktion, den gelenkigen Beinen zur Anpassung an jede Bauteilform und dem robusten, zugentlasteten, zwölf Fuß langen Kabel für den Feldeinsatz ist das HCDX-Y7 ideal für die Inspektion von Schweißnähten und andere Fernprüfungen.

Festkörpersteuerungen ermöglichen es dem Bediener, AC-Magnetfelder für Oberflächenanzeichen oder DC-Magnetfelder für Unterflächenanzeichen zu verwenden, um alle Inspektionsanforderungen zu erfüllen.

Produktmerkmale

Entspricht JB/T7411-2012, ASME BPVC, ASTM E709, ASTM E1444, ASTM E3024

Robuste, abgedichtete Konstruktion

Chemikalien- und abriebfest

AC- und DC-Betriebsoptionen für Oberflächen- und Unterflächeninspektionen

Übertrifft die ASTM-Hebeanforderungen

Es gibt Stellen, die direkt an die Wechselstromversorgung angeschlossen sind und direkt an die Wechselstromversorgung angeschlossen werden können.

Es ist möglich, eine AC-magnetisierte Stromversorgung (DC-AC-Wechselrichter-Akkupack) zu verwenden, um Wechselstrom zu liefern, ohne direkten Anschluss an die Wechselstromversorgung.

Der DC-Magnetisierungs-Netzteil (DC-Akkupack) kann verwendet werden, um die DC-Magnetisierungsfunktion zu realisieren.

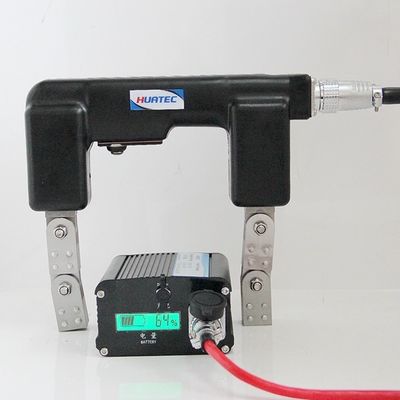

Die Leistungsanzeigefunktion kann die aktuelle Batterieleistung anzeigen und verfügt über eine Ton- und Lichtalarmanzeige.

Eingebauter Mikrocomputerchip zur Stabilisierung der Ausgangsspannung und zur Gewährleistung der Erkennungsempfindlichkeit.

Einstellbare Magnetisierung

Eine spezielle Arbeitstasche kann Akkupack, Magnetschwebesystem, Kontrastmittel, Jochsonde usw. tragen.

Modellübersicht

HCDX-Y7

Technische Parameter
Arbeitstemperatur: -10 ~ +40 C
Lagertemperatur: -20 ~ 50 C
Relative Luftfeuchtigkeit: <80% nicht kondensierend
Temperaturanstieg bei der Arbeit: <18 C
Vorübergehende Belastungsrate: >50%
Empfindlichkeit: A1-Standardprüfstück 15/50 Nut deutlich angezeigt.
AC Mindestleistung Hebeleistung: >4,5 kg (44 N)
DC Mindestleistung Hebeleistung: >18,1 kg (177 N)

Standardkonfiguration:
HCDX-Y7
Magnetpulverfehlerdetektor-Host 1
Stromleitung 1
Wiederaufladbarer DC-Akkupack (DC-magnetisierte Stromversorgung) 1

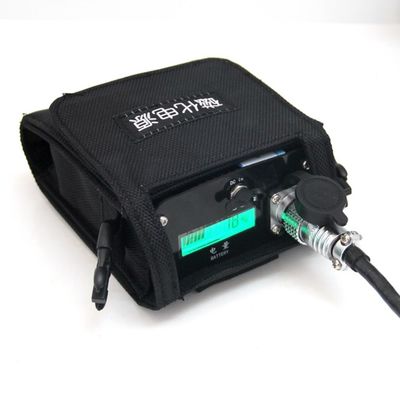

DC-Stromrucksack 1
Netzteil 1
DC-Ausgangsanschlussleitung 1

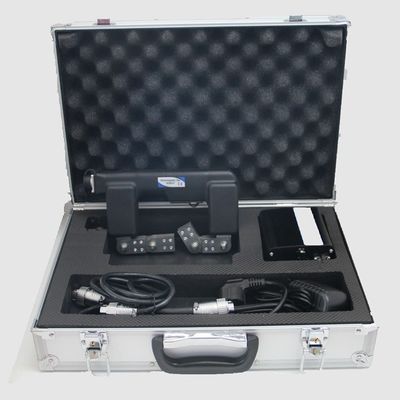

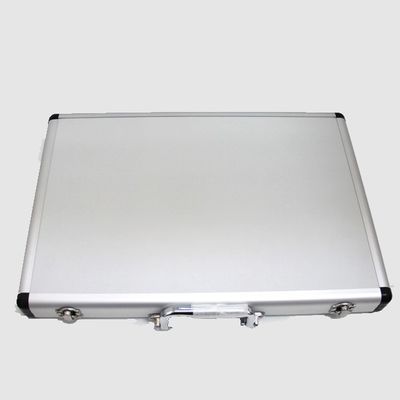

Instrumentenkasten 1
Fehlerbeispiele:                                                 Fehlerort:
Einschlüsse Nähte                                                    Oberfläche und Untergrund Ideal für: Ermüdungsrisse
Schrumpfrisse Risse Überlappungen                                        Feldprüfung Topf-Inspektionen
Schweißschlacke Schleifriss                                                    Inspektionen im Betrieb
Abschreckrisse                                                                      Anspruchsvolle Umgebungen
                                                                                Schweißnahtprüfung
