Produktdetails:
|
| Standards: | GB/T21837-2008, ASTM E1571-2001 (Standardspezifikation für die elektromagnetische Prüfung von ferrom | Entdeckung der Strecke: | Φ1,5 ≈ 300 mm |
|---|---|---|---|
| Alarm: | Schall- und Lichtmelder | Qualitative Richtigkeit der Beurteilung: | 99.99% |
| Wiederholbarkeitsfehler von Empfindlichkeit: | ±0.055% | Macht: | Stromversorgung des Computers 5V |
| Anzeigenfehler: | ± 0,2% | Gewicht des Sensors: | < 10 kg (normaler Sensor) |
| Markieren: | Magnetdrahtseilfehldetektor,Hrd 100 - Fehlerdetektor für Drahtseile,hrd 100 magnetischer Fehlerdetektor |
||

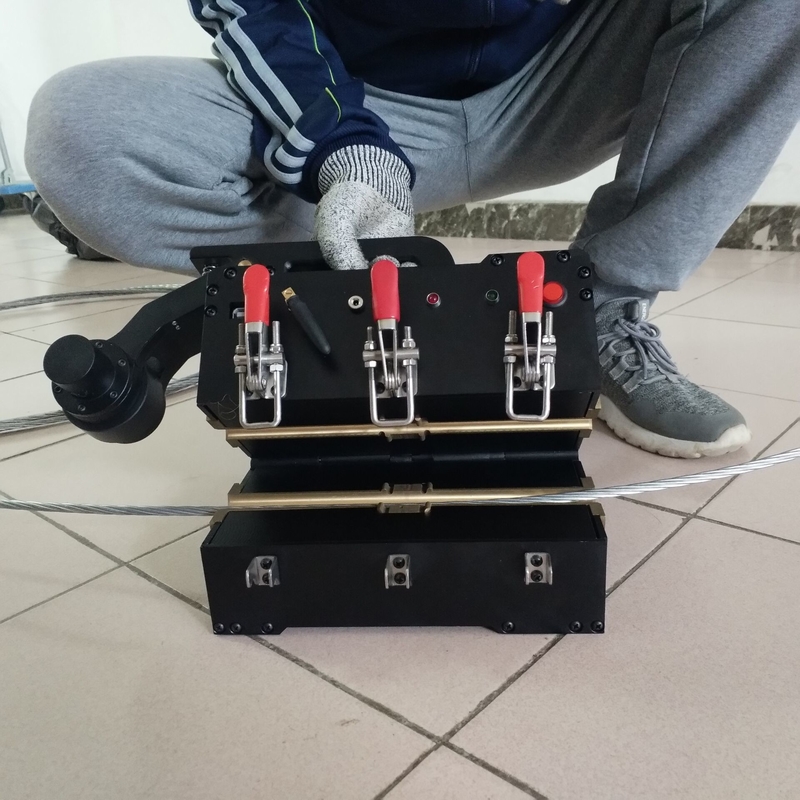

HUATEC Magnetdrahtseilfehlerdetektor HRD-100
Normen: GB/T21837-2008, ASTM E1571-2001 (Standardspezifikation für die elektromagnetische Untersuchung von ferromagnetischem Stahldrahtseil), GB/T5972-2006/ISO 4309:90, GB8918 ◄ 2006
Erfassungsbereich:Φ1,5 ∼ 300 mm (Wählen Sie einen anderen Sensor)
Relative Geschwindigkeit zwischen Sensor und Kabel:0.0·6.0 m/s Beste Wahl:0.3 ∙ 1,5 m/s
Bestmöglicher Abstand zwischen Führerhülle und Drahtseil: 2°6 mm, zulässiger Abstand: 0°15 mm
Ausgabe von Word-Dateien
Alarm: Schall- und Lichtalarm
Ort des zerbrochenen Drahtseils (LF)
Qualitative Richtigkeit: 99,99%
Quantitative Bewertung
Wiederholungsfehler der Empfindlichkeit: ±0,055%
Anzeigfehler: ±0,2%
Fehler bei der Lokalisierung, ((L): ±0,2%
Leistung: 5 V Computerstromversorgung
Gewicht des Sensors: < 10 kg (normaler Sensor)
Umgebungstemperatur -10 °C bis 40 °C
Luftdruck: 86 ~ 106Kpa
Relative Luftfeuchtigkeit: ≤ 85%
Das Windows-System des Drahtseilcomputerdetektors ist das GB-System-Erneuerungsprodukt, das auf der Basis der DOS-Software-Theorie und der Echtzeit-Anzeige-Alarm-Leitideologie Visual Basic6 verwendet.0 die Programmiersprache, setzt die Kompilation fort.
Dieses System-Hardware-Teil verwendet den innen- und ausländischen fortschrittlichen Magnetsensor und das unabhängige Forschungs- und Entwicklungsprobenmodul vereinigt durch RS232 (oder USB) HauptleitungsantriebDaten direkt im Computer speichern.
Dieser Systemsoftware-Teil befindet sich in der Wavelet-Transformationsanalyse-Grundlage, bei der Verwendung der Visual Basic 6.0-Programmiersprache-Grundlage führt die Kompilierung weiter.Erfüllen von Funktionen wie Datenerfassung und -kontrolle, Datenanalyse, Datenanzeige, Datenspeicherung und so weiter. Erhöhen Sie die sichtbare Eigenschaft in der DOS-Softwarefunktion und durch ihre einzigartige Tendenz, den Weg kontinuierlich zu verfolgen, können Sie kontinuierlichDas dynamische beobachtete Datensignal und seine Änderungssituation, und die Echtzeitanzeige erhält das Ergebnis und sendet den Alarm aus; Software erhöhte die automatische Auswertungsfunktion;Bei dem auf einem erhöhten Querschnitt und der Gesamtquerschnittsfläche festgestellten Teilfehler■ Software und Windows sind vollständig kompatibel, passen sich an den Trägheitsbetrieb des Benutzers an, verwenden die Word-Dateien und erstellen einen Prüfbericht.
Diese Systemsoftware kann kompatibel sein mit dem DOS-Software-Stichprobendatenformat des Computer-Detectors für Drahtseile und kann die Analyseverarbeitung anbieten.
Das Windows-System nahm ein unabhängiges Betriebsverfahren und das sichere Prüfsystem an, kann bequem für jede Art von modernem Computer geeignet sein,und schließt eine Reihe von Untersuchungen ab.
Sicherungskoeffizient für Drahtseile
| Sicherungskoeffizient für Drahtseile | Wenn es sich innerhalb einer Strecke befindet, die nach der Nummer des zerbrochenen Drahtseils besteht, muss das Drahtseil sofort als nutzlos entsorgt werden. | |||||
| Der Abriebsverlust oder die Korrosion der Seilseiloberfläche erreichen den Prozentsatz (%) des ursprünglichen Seildurchmesser | ||||||
| 0 | 10% | 15% | 20% | 25 | 30% | |
| 0 ¢ 10 | 16 | 13 | 12 | 11 | 9 | 8 |
| 10 ¢ 12 | 18 | 15 | 13 | 12 | 10 | 9 |
| 1214 | 20 | 17 | 15 | 14 | 12 | 10 |
| 14 ¢ 16 | 22 | 18 | 16 | 15 | 13 | 11 |
| Anmerkung:Die Zahl der zerbrochenen Drähte im Formular, die als nicht verwendbare Drahtseile gemeldet werden, basiert auf dem Lange-Lay-Drahtseil mit dem mathematischen Wert 1/2 | ||||||
