Produktdetails:
|
| Produktname: | Rauheits-Welligkeits-Prüfvorrichtung | Modell: | SRT-7300 |
|---|---|---|---|
| Strecke der Richtung x: | 50mm | Z-Richtungsstrecke: | ±500μm (optionales ±1000μm) |
| Antriebsgradlinigkeit: | μm (0.05+2.5L/1000) (L; Prüfungslänge (Millimeter)) | Entsprechender Standard: | ISO1997, Din1990, ASME1995, JIS1994 |
| Markieren: | Inneres Loch-tragbare Rauheits-Oberflächenprüfvorrichtung,Profil-Welligkeits-tragbare Rauheits-Prüfvorrichtung |
||
flache, zylinderförmige und zylinderförmige Oberflächen, innere Lochoberflächenrauigkeit und Profil Welligkeits-Prüfvorrichtung
Einsatzbereich:

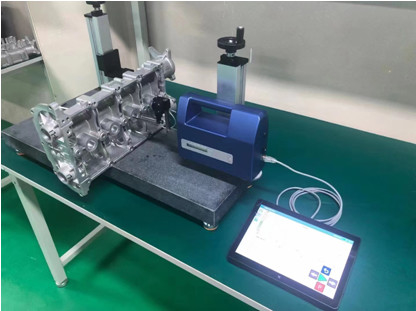

Messgerät der Rauheit SRT-7300 und des Profils stimmt ein Produkt völlig mit den spätesten internationalen Standards ISO überein. Es ist ein vielseitiges tragbares Instrument für die Bewertung der Oberflächenbeschaffenheit der Teile. Es hat mehrfache Parameter in Übereinstimmung mit mehrfachen nationalen und internationalen Standards. Es kann die Rauheit, die Welligkeit und die ursprüngliche Kontur einer Vielzahl der Teile auswerten. Es kann die flachen, zylinderförmigen und zylinderförmigen Oberflächen, innere Lochoberfläche und Lagerkanal, etc. messen. Es hat die Eigenschaften des großen Messbereichs, der stabilen Leistung und der hohen Präzision. Es ist für Produktionsstandort, wissenschaftliches Forschungslabor und Unternehmensmaßraum passend. Die entsprechenden Parameter werden entsprechend den vorgewählten Maßzuständen berechnet, und die Maßergebnisse können auf dem LCD-Bildschirm in Form von Zahlen und Grafiken angezeigt werden oder Ertrag zum Drucker. Das SRT-7300 kann an einen Computer auch angeschlossen werden. Die spezielle Analyse-Software des Computers kann direkt Steuerung die Maßoperation und starke moderne Analysefunktionen zur Verfügung zu stellen.
Das Instrument führt Parameterberechnung auf Filterprofil und direktem Profil durch, und alle Berechnungen stimmen mit GB/t3505-2009 überein (geometrische technische Spezifikation des Produktes (GPS), Oberflächenstruktur, Profilmethode, Ausdrücke, Definitionen und Oberflächenstrukturparameter).
Eigenschaften:
1. Kratzertiefe und Schritthöhe können gemessen werden
2. induktiver Sensor der super großen Strecke 500um, (1000um für vorbildliches SRT-7300+)
3. Rauheit, Welligkeit und ursprüngliche Konturnparameter können gemessen werden und Grafiken können angezeigt werden.
4. Es gibt zwei Messverfahren mit und ohne Führer.
5. Der Sensor wird mit dem Wirt durch den anhebenden Rahmen des Sensors angeschlossen, und die Höhe des Sensors kann ohne die Hilfe der Plattform justiert werden
| Versuchsanlage | X-Richtung | 50mm | |
| Z-Richtung | ±500μm (optionales ±1000μm) | ||
| Entschließung | X-Richtung | 0.00016μm/±μm -0.016μm/±400μm | |
| Antrieb | Gradlinigkeit | μm (0.05+2.5L/1000) (L; Prüfungslänge (Millimeter)) | |
| Analyseeinzelteil | Entsprechender Standard | ISO1997, Din1990, ASME1995, JIS1994 | |
| Parameter | Rauheit | Ramax, Ramin, Ra, Rasd, Rqmax, Rqmin, Rq, Rqsd, Rzmax, Rzmin, Rz, Rzsd, Funktelegrafie, R3z, Rcmax, Rcmin, Rc, Rcsd, Rpmax, Rpmin, RP, Rpsd, Rvmax, Rvmin, Rv, Rvsd, Rsmmax, RSmmin, RSm, RSmsd, PC, RΔamax, RΔamin, RΔa, RΔasd, RΔqmax, RΔqmin, RΔq, RΔqsd, Rλamax, Rλamin, Rλa, Rλasd, Rλqmax, Rλqmin, Rλq, Rλqsd, LR, Rskmax, Rskmin, Rsk, Rsksd, Rkumax, Rkumin, Rku, Rkusd, Rmax, Rmin, RzImax, RzImin, Rz.I, Rz.Isd, Rsmax, Rsmin, RS, RSsd, Rsk.J, Rku.J, U/min, Rpmsd, Rymax, Rymin, Relais, Rysd, Smmax, Smmin, Inspektion, Smsd, Smax, Smin, S, SSD | |
| Welligkeit | Wamax, Wamin, mit a, Wasd, Wqmax, Wqmin, Wq, Wqsd, Wzmax, Wzmin, Wz, Wzsd, Gewicht, Wcmax, Wcmin, WC, Wcsd, Wpmax, Wpmin, Wp, Wpsd, Wvmax, Wvmin, Wv, Wvsd, WSmmax, Wsmmin, WSm, WSmsd, WΔqmax, WΔqmin, WΔq, WΔqsd, Wskmax, Wskmin, Wsk, Wsksd, Wkumax, Wkumin, Wku, Wkusd, Wca, WC-q, WC-t, WC-v, WC-Inspektion | ||
| Profil | PA, Pq, Pint, Rz.J, Pc.I, pp., Pv, PSm, PΔq, TITL, Psk.J, Pku.J, Rmax | ||
| Spezielle Rauheit | Rk, Rpk, Rvk, Mr1, Mr2, V0, K, A1, A2 | ||
| Motiv | NCRX, R, Rx, AR, NR, Cpm, SR, SAR, W, Wx, Aw, Wte, Nanowatt, Schalter, SAH | ||
| Bewertungs-Kurve | Rauheitskurve, Welligkeitskurve, Profilkurve, spezielle Rauheitskurve, Rauheit Motivkurve, Welligkeit Motivkurve, Umschlagwelligkeitskurve | ||
| Kennlinie | Belastungskurve, Amplitudendichtespektrumkurve | ||
| Filter | Filter | Gaußfilter, FFT-Filter, Filter 2RC | |
| Filterhalt | λc: 0,25, 0,8, 2,5, 8mm λs: 0,25, 0,8, 2,5, 8,25,80μm λf: 25mm |
||
| Bewertungslänge | |||
| Prüfungsgeschwindigkeit | 0.1mm/s, 0.5mm/s, 1.0mm/s, 1.5mm/s, 2.0mm/s | ||
| Sensor | Modell | Standarduniversalart | |
| Sensor-Modus | Differenziale Induktanz | ||
| Versuchsanlage | ±500μm (±1000μm SRT-7300+) | ||
| Prüfungsnadel | 5μmR Diamant 90° | ||
| Prüfungskraft | unter 4mN | ||
| Betreiber | Anzeige | 7-Zoll-Farbe-LCD-Touch Screen | |
| Datenausgabe | Sd-Karte/-bluetooth, das PC-/PCdrucker anschließt | ||
| Sprache | Chinese/englisches | ||
| Größe und Gewicht | Energie/Verbrauch | AC220V±10% eingebauter Akku (aufladender Wechselstrom-Transformator), Aufladezeit 5 Stunden | |
| Leistungsaufnahme | Über 30VA (es kann gemessen werden bis 400mal auf einer vollen Gebühr) | ||
| Gewicht | Nettogewicht 3.4Kg Bruttomasse 4.75Kg | ||
| Einstellung von Größe | Fahrer 364 (W)*80 (D)*145 (H) Betreiber 212 (W)*182 (D)*50 (H) |
||
| Paketgröße | 410mm (W)*340 (D)*180 (H) | ||
Anwendungs-Fall:
Äußeres Bereichmaß
Inneres Bereichmaß
Konvexes Bereichmaß
Äußeres Kanalmaß
Inneres Kanalmaß
Zahnoberflächenmaß
Maß konkaven r-Winkels
Schmales Nutseitenmaß (Kolben)
