Produktdetails:
|
Markieren: | 160μm tragbare Oberflächenrauigkeitsprüfvorrichtung,Tragbare Oberflächenrauigkeitsprüfvorrichtung JIS,160μm Oberflächenrauigkeitsprüfmaschine |
---|

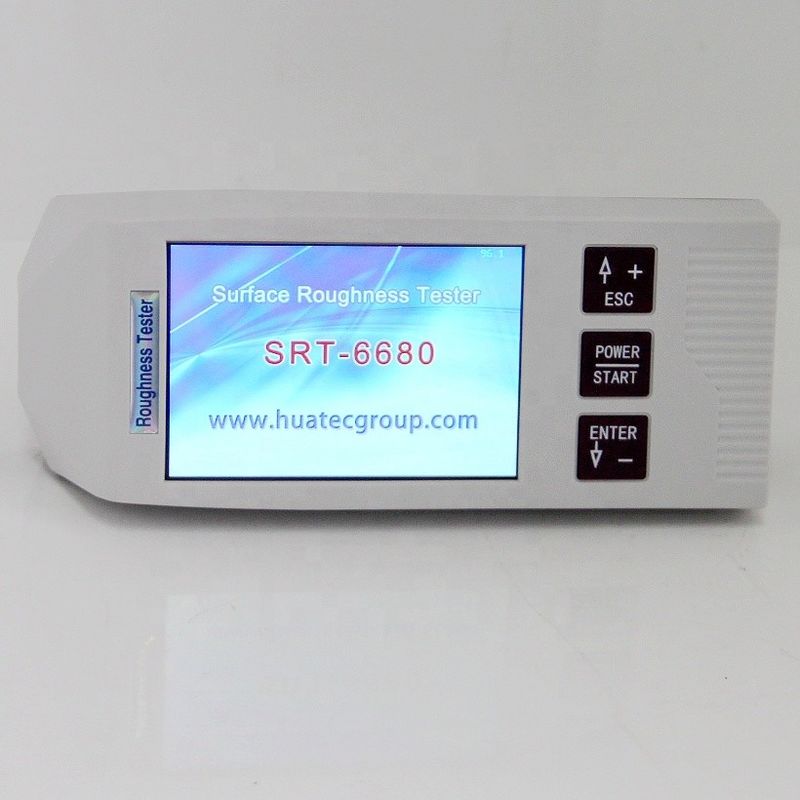

22 PARAMETER-TFT-TOUCH SCREEN OBERFLÄCHENRAUIGKEITS-PRÜFVORRICHTUNG SRT-6680 MIT GRAFIK
Hauptmerkmale
Tragbare Oberflächenrauigkeits-Prüfvorrichtung SRT6680 willigt mit internationale Standards ISO, LÄRM, ANSI, JIS ein
Technische Parameter
Messbereich | Die z-Achse (Vertikale) | ±80μm/±160 µm (erhöhtes Modell) |
Die x-Achse (quer) | 20mm | |
Entschließung | Die z-Achse (Vertikale) | 0.01μm/±20μm |
0.02μm/±40μm | ||
0.04μm/±80μm | ||
0.08μm/±160μm | ||
22 Parameter
|
Ra, Rz, Rq, Funktelegrafie, RP, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rsm, Rku, Rmr, Relais (JIS), Rmax, RPC, Rk, Rpk, Rvk, Mr1, Mr2) | |
Grafik | Auflageflächekurve, Rauheitsprofil, Primärprofil | |
Filter | RC, PC-RC, Gauß, DP | |
Die Repräsentativlänge (LR) | 0,25, 0,8, 2.5mm | |
Einschätzungslänge (ln) | Ln=-lr×n n=1~5 | |
Sensor | Messverfahren | rutschte |
Griffelspitze | Diamant, Winkel mit 90 Kegeln, 5μmR | |
Kraft | <4mn> | |
Gleiterteil | harte Legierung, Gleiterradius der Biegung: 40mm | |
Überquerung von Geschwindigkeit | lr=0.25, Vt=0.135mm/s | |
lr=0.8, Vt=0. 5mm/s | ||
lr=2. 5, Vt=1mm/s | ||
Rückkehr Vt=1mm/s | ||
Genauigkeit | Weniger als ±10% | |
Wiederholbarkeit | Weniger als 6% | |
Stromversorgung | Eingebaute Lithium-Ionen-Batterie, Ladegerät: DC5V, 800mA | |
Entwurfsmaß | Hauptgerät: 64*53*160mm Antrieb: 23*27*115mm | |
Gewicht (Hauptgerät) | Um 380g | |
Arbeitsbereich |
Temperatur: - 20℃ | 40℃ Feuchtigkeit: < 90=""> |
|
Speicher und Transport |
Temperatur: - 40℃ | 60℃ Feuchtigkeit: < 90=""> |
EINZELTEIL | Menge |
Wirt SRT6680 | 1 PC |
Sensor TS110 | 1 PC |
Kalibrierungsblock und -klammer | 1 PC |
Klammer für Kalibrierungs-Block | 1 PC |
Höhenadapter | 1 PC |
Energie-Ladegerät u. USB-Kabel | 1 PC |
PC Software | 1 PC |
Benutzerhandbuch | 1 PC |
Instrumentkasten | 1 PC |
Garantie | 2 Jahre |
Optionale Zusätze
1. TS55 - Erweiterungsrod, Erweiterungsstangenzunahmen die Tiefe, damit Aufnahme die Fach-Länge der Erweiterungsstange ist 50mm einträgt.
2. TS90 - Rechtwinkliger Rod, ändern die Position des Sensors, verwenden größtenteils für Maßoberfläche der bestimmten Nut.
3. TS100 - Standard-Sensor, der Fläche, geneigte Fläche, Kegeloberfläche, inneres Loch, Nut und andere Oberflächenrauigkeit, zusätzlich zum Standard-Sensor höchst zu messen, andere spezielle Sensoren sind erforderlich, die messende Plattform zu messen.
4. TS110 - Gebogener Oberflächen-Sensor, glatte zylinderförmige Oberfläche, die Radius größer als 3mm, ist für die glatte kugelförmige Oberfläche des großen Radius und andere Oberfläche zu messen kann guten Näherungswert auch erreichen, muss mit Plattform TA520 oder TA620 arbeiten.
5. TS120 - Kleiner Loch Sensor, die Innenseiten von Löchern mit Radius zu messen mehr als 2mm, verbessern, um mit Plattform TA520 oder TA620 zu arbeiten.
6. TS131 - Tiefer Nut-Sensor, Maßnut mit der Breite, die als 3mm und Tiefe tiefer ist als 10mm breiter ist, oder die Oberflächenrauigkeit des Schrittes mit Höhe weniger als 10mm, auch können verwendet, um das planare, zylinderförmiges zu messen verwendet mit Plattform, verbessern, um mit Plattform TA520 oder TA620 zu arbeiten.
7. TA520 - Metallsubstrat-Arbeitsbühne, justierbare Höhe 200mm.
Mit flexibler und stabiler Operation und breiterem Einsatzbereich. Rauheit von komplexen Formen kann auch gemessen werden. Maßstand ermöglichen der Anpassung der Position des Griffels, genauer zu sein und des Maßes, zum stabiler zu sein. Wenn Rawert der gemessenen Oberfläche verhältnismäßig niedrig ist, unter Verwendung der Maßplattform wird empfohlen.
8. TA620 - Marmorsubstrat-Arbeitsbühne, justierbare Höhe 300mm.
Mit flexibler und stabiler Operation und breiterem Einsatzbereich. Rauheit von komplexen Formen kann auch gemessen werden. Maßstand ermöglichen der Anpassung der Position des Griffels, genauer zu sein und des Maßes, zum stabiler zu sein. Wenn Rawert der gemessenen Oberfläche verhältnismäßig niedrig ist, unter Verwendung der Maßplattform wird empfohlen.
Kalibrierungs-Block der Rauheits-9.Standard Multi-gravierte Linien (Rechteckwelle)
Gemacht durch optisches Glas, mit hoher Härte, hat Standardrauheitswert der hohen Genauigkeit, Antikratzer, längeres Leben als Metallrauheitsblock.
Treffen Standard-GB/T19067.1-2003 und ISO5436-1: 2000
Näherungswert: Ra=0.1um, 0.2um, 0.4um, 0.8um, 1.6um, 3.2um, 6.4um
Die kundengebundene verfügbare Wert-und Sinus-Welle, begrüßen, um sich zu erkundigen.
Kalibrierung der Rauheits-10.Standard einzelne gravierte Linien blockieren
Gemacht durch optisches Glas, mit hoher Härte, hat Standardrauheitswert der hohen Genauigkeit, Antikratzer, längeres Leben als Metallrauheitsblock.
Treffen Standard-GB/T19067.1-2003 und ISO5436-1: 2000
Näherungswert: Ra=0.1um, 0.2um, 0.4um, 0.8um, 1.6um, 3.2um, 6.4um)
Kundengebundener Wert verfügbar, willkommen sich erkundigen.
Komparator 11.Roughness (30 PC/Satz)
Dieser Satz enthält Standards der sechs wichtigsten Bearbeitungsarten in den überwiegenden „AA-“ Werten. Dieses wird Oberflächenrauigkeit verwendet, um den Grad des Oberflächenendes zu vergleichen und zu bestimmen durch Vergleichsmethode und Augenschätzung oder -lupe. Die Oberflächen- rauen contast Blöcke wird von Super-carbor 45 Stahl ausgenommen das GCr15 gemacht, das verwendet, um die Einhüllung des Beispielblockes zu flechten. Alle 30 speciments werden in u ' AA (arithmetischer Durchschnitt) und im metrischen Äquivalente um Ra kalibriert.
12.Charge und Kabel für Oberflächenrauigkeits-Prüfvorrichtung
Ladegerät: US- und EU-Standard optional
Kabel: USB-Schnittstelle
Thermal-Drucker 13.Mini
Externer Drucker, schließen durch USB-Schnittstelle an, die für HUATEC-Modelle passend ist.
14.Thermal Druckpapier
Passend für mini Thermal-Drucker und Prüfvorrichtung HUATECS mit eingebautem Drucker
Verpackung: 10pcs/bag
